오일프리 컴프레셔 DSP 시리즈

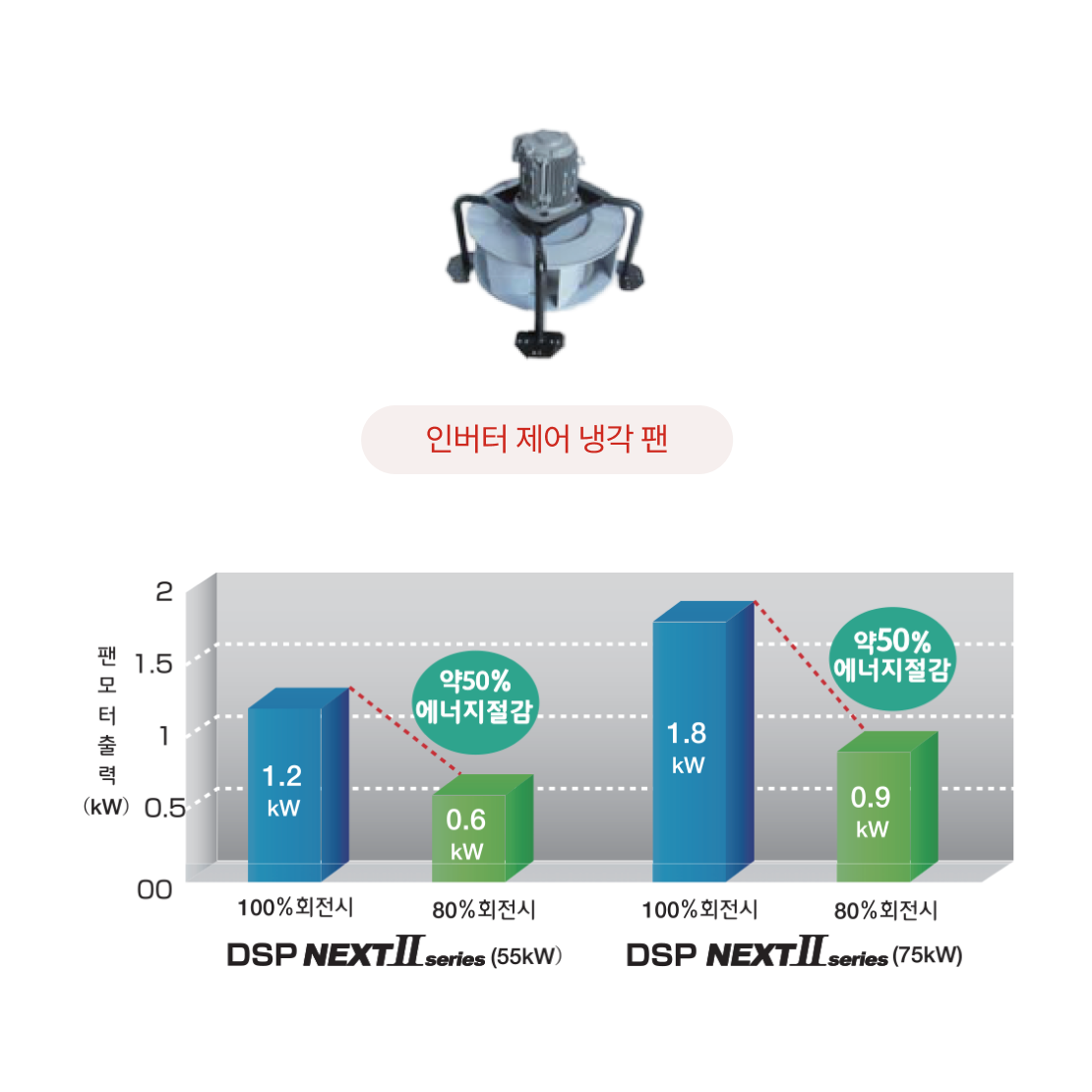

인버터로 제어되는 냉각 팬
- 신형 터보 팬을 인버터로 제어
- 가동률이 적은 운전 조건에서 냉각 팬 회전수 조절로 소비 전력과 소음 감소

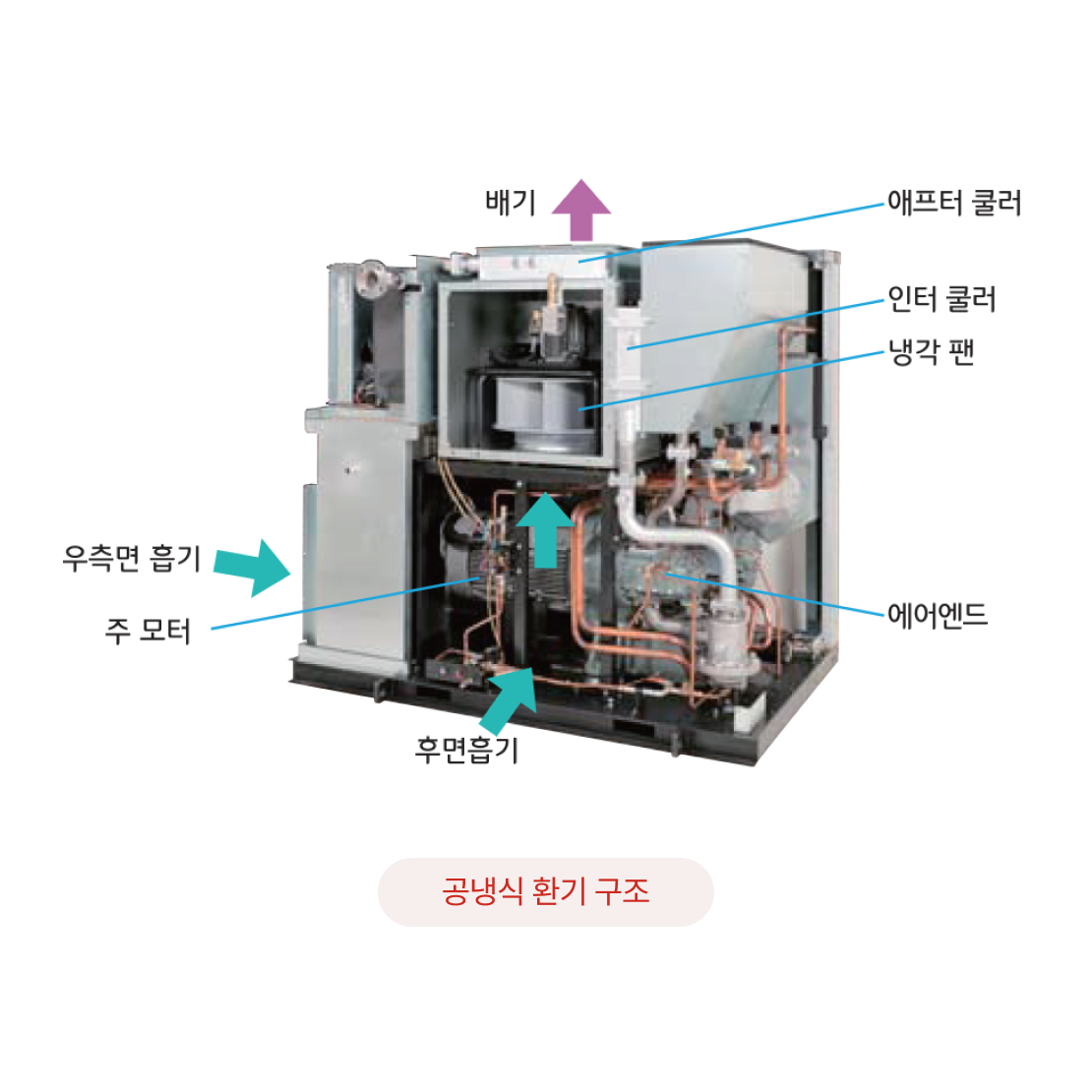

고온 상태에서의 안정성 확보
- 컴프레셔 내부온도상승 최소화로 주위온도 45°C에서 연속운전 가능
- NEXT II series는 50°C에서도 이상정지 없이 운전 가능

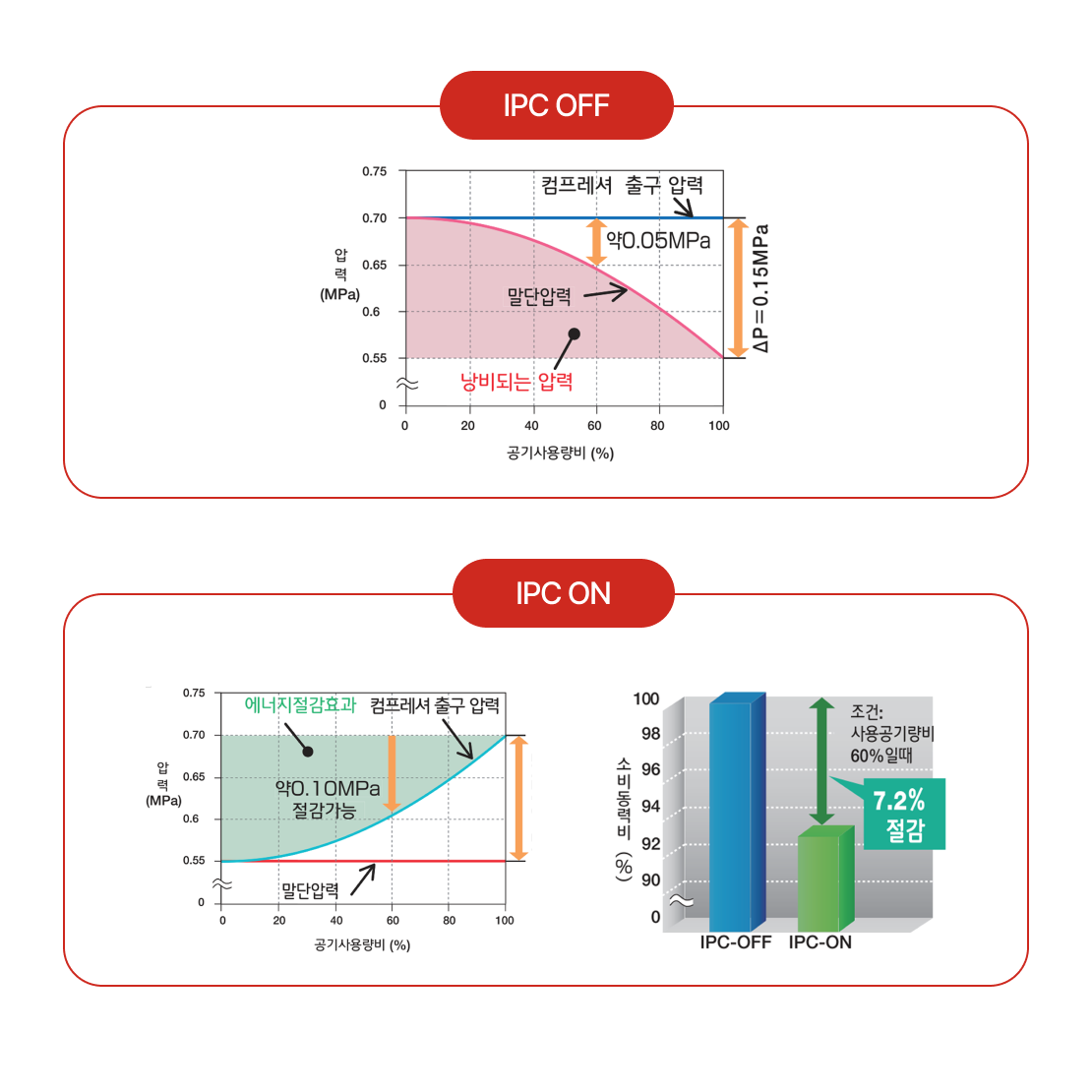

IPC 제어
- 토출압력 예측제어
- 사용공기량에 맞춰 말단 압력을 예측하고, 저부하시 압축기 토출구의 압력을 저하시켜 에너지를 절감합니다.

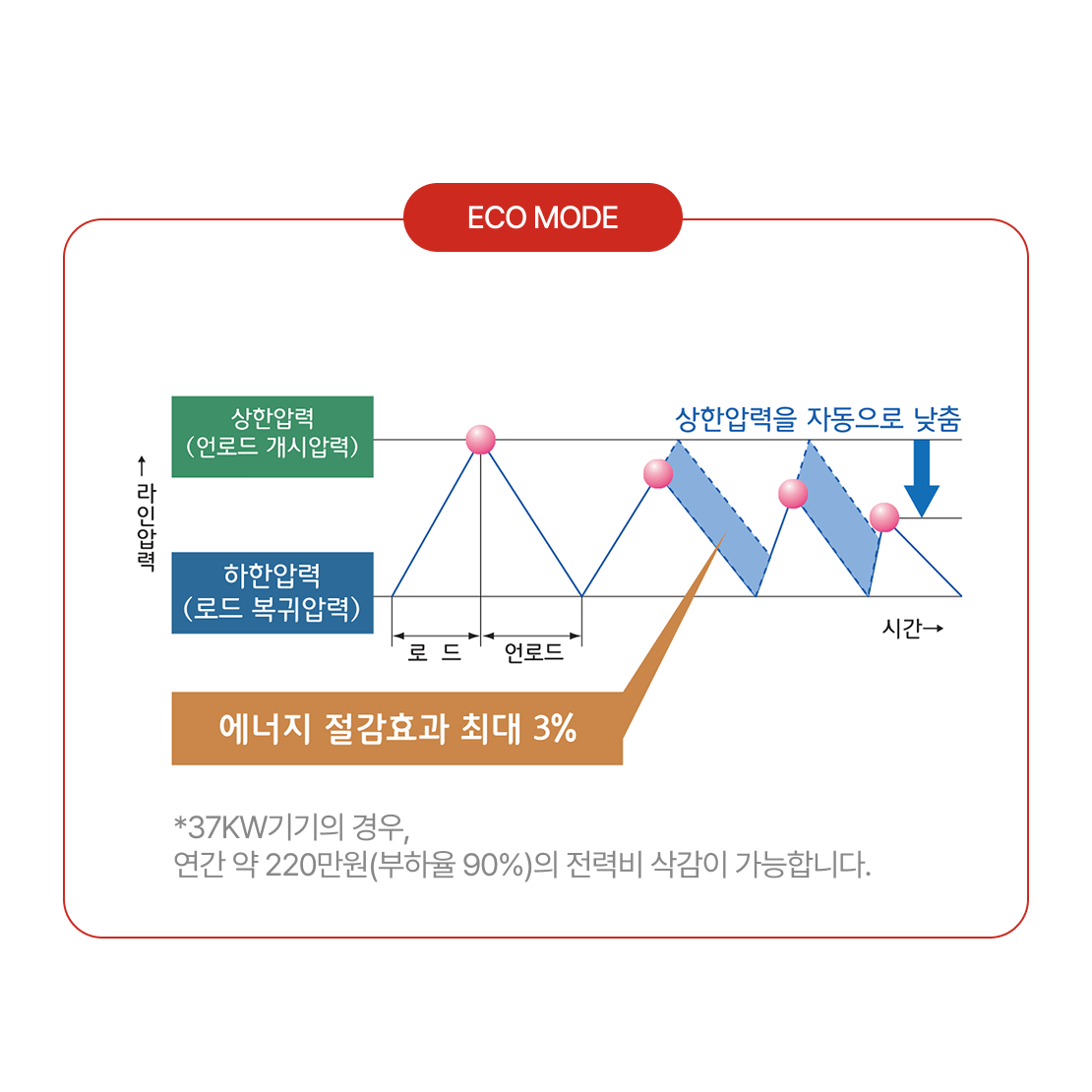

ECO MODE
- 에너지절감 운전제어
- 컴프레셔의 부하에 맞춰 자동으로 상한, 하한 압력을 감소시킵니다.
낭비되는 승압운전을 제거하여 에너지 절감 운전을 실현하였습니다.

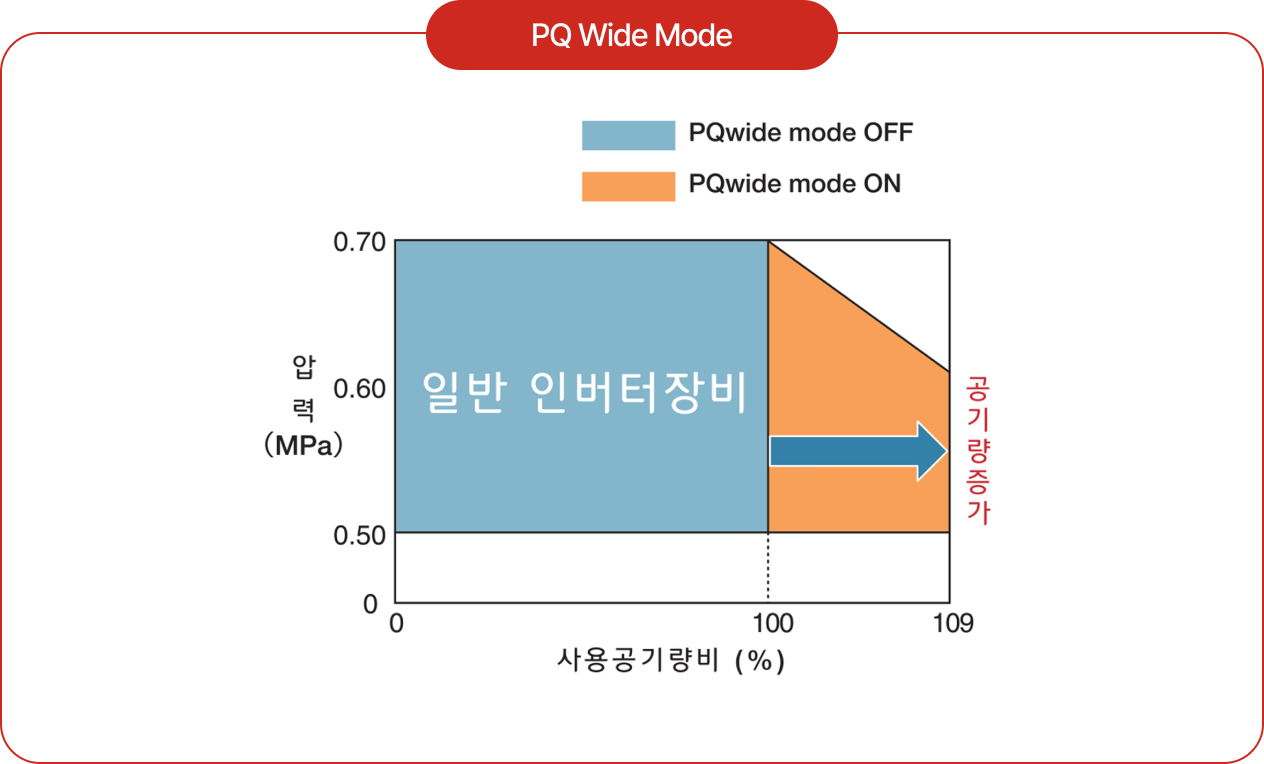

PQ Wide Mode
- 모터 RPM 제어 37~75kW 인버터 타입 적용
- 일반적인 인버터장비에 비해 압력(P), 공기량(Q) 를 광범위하게 조절하여 운전할 수 있습니다.

고효율화

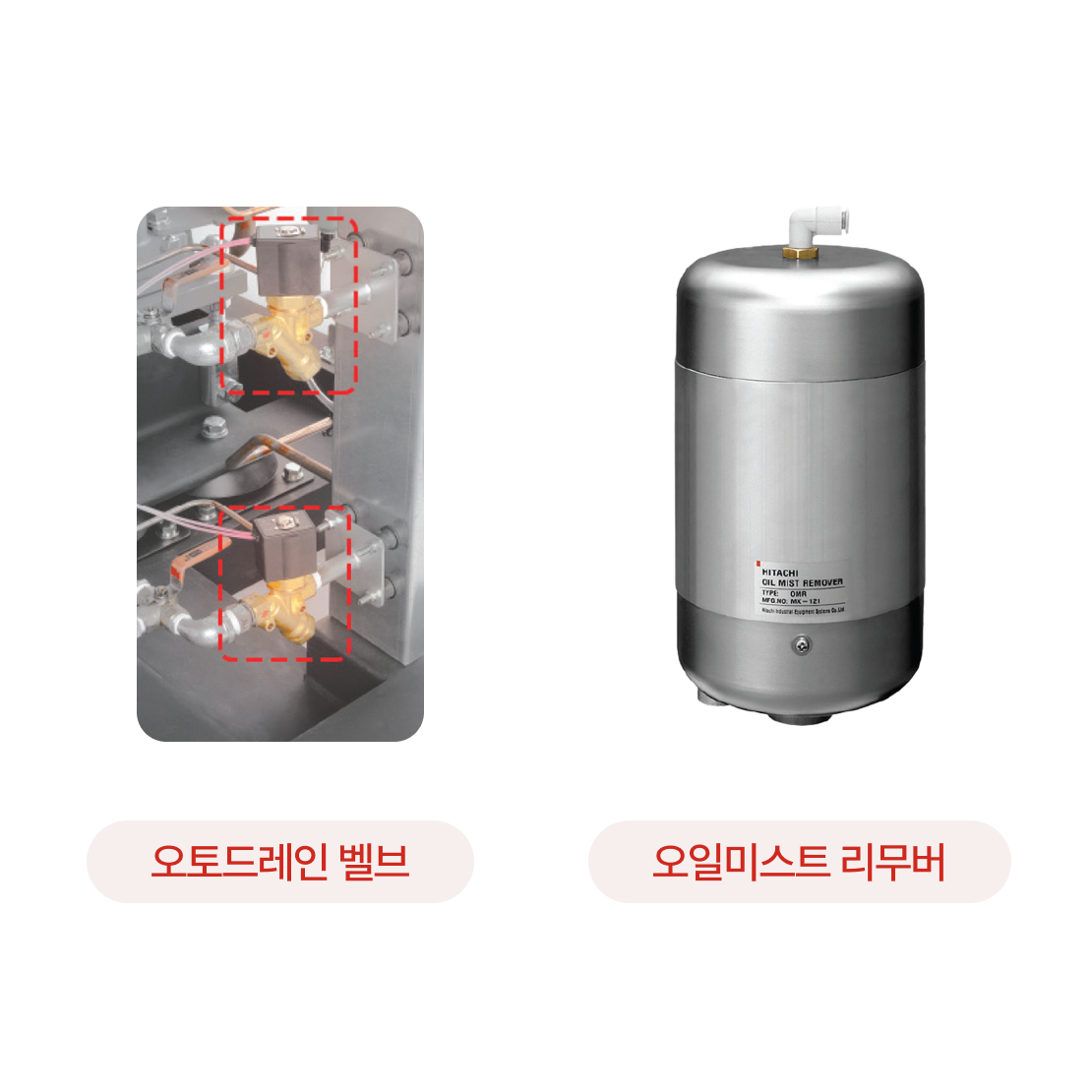

- 오일미스트 리무버, 오토 드레인 벨브 : 기어케이스 오일미스트 회수 및 재사용 가능
- 인터쿨러/애프터쿨러 오토 드레인 벨브 장비로 에어 손실없이 드레인 간헐적 배출

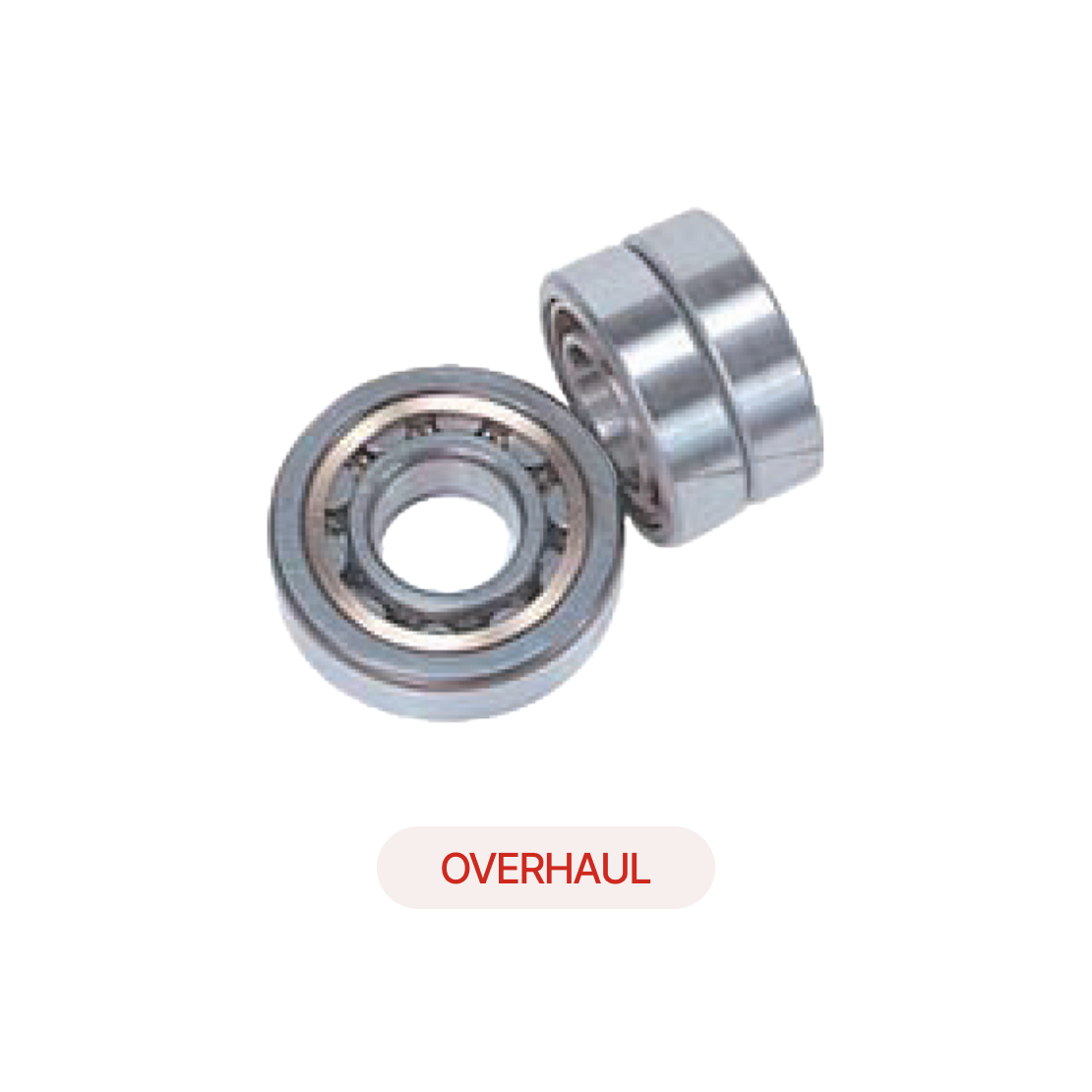

OVERHAUL
- 내하중 능력 높은 고부하형 베어링과 정밀도 높은 윤활유 여과 시스템 조합
- 압축기 본체의 오버홀 주기 6년으로 연장

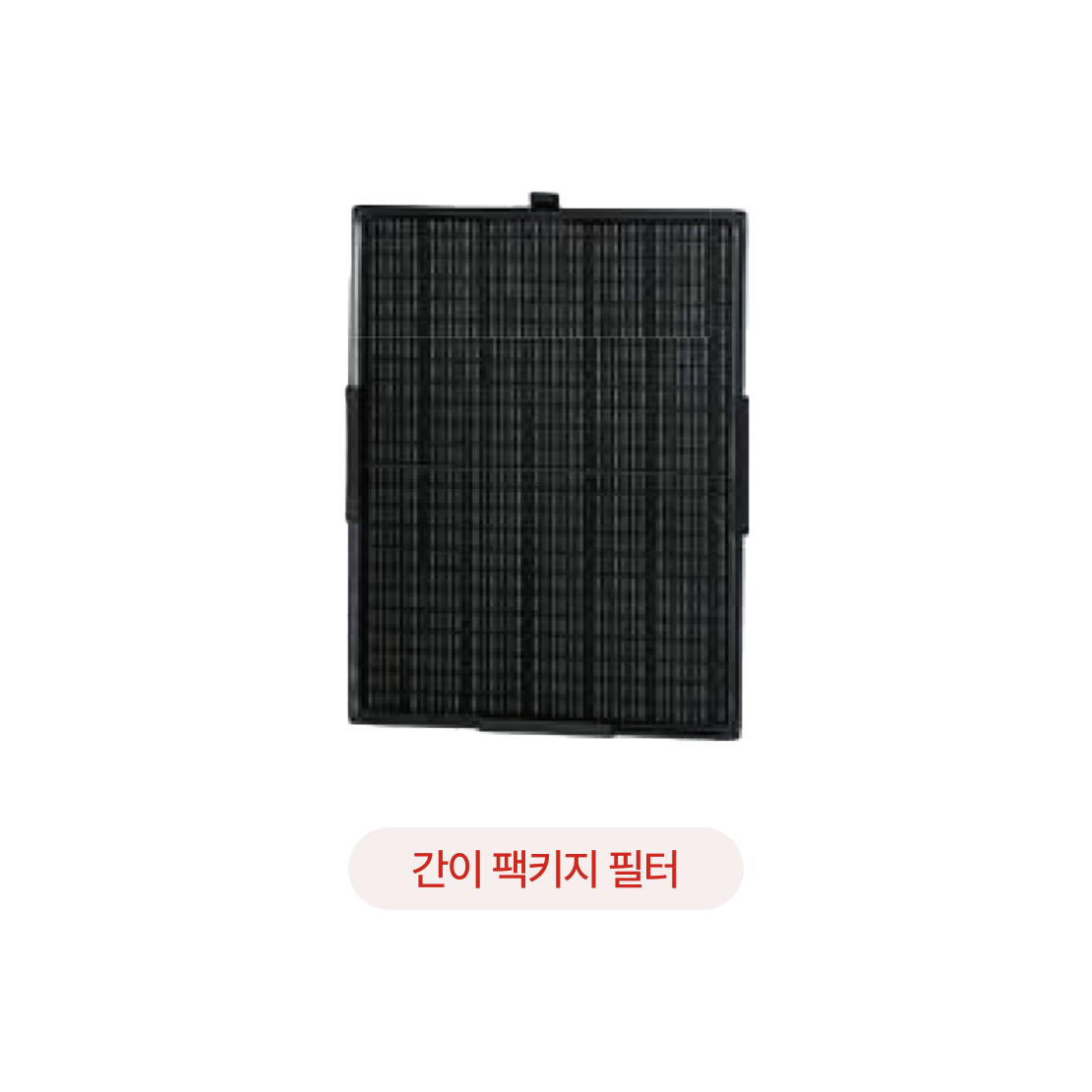

간이 팩키지 필터
- 팩키지 흡입구에 필터 옵션 대응
- 설정시간마다 패널에 청소 알림 표시

공냉식, M-type (고정속도) 15~55kW

항목	단위	DSP-15A6N2		DSP-22A6N2		DSP-37A6N2		DSP-55A6N2
토출 압력	MPa	0.70	0.40	0.70	0.40	0.70	0.40	0.70	0.40
토출 공기량	m³/min	2.0	2.5	3.4	4.0	5.0	5.9	6.4	8.0
전기사양	kW	15		22		37		55
모터 형식	-	4-Pole TEFC Motor
흡입 압력 / 온도	℃	대기압 / 0 - 45 [ 2 - 45 ]
토출 온도	℃	주변온도 +15 or below
토출 관경	B	Rc1		Rc 1-1/2
구동 방식	-	Star-Delta (3 Contact)
운전 방식	-	V-Belt+Gear-Driven
오일 충진량	L	12				18
무게	kg	770 [ 800 ]		850 [ 910 ]		1,080 [ 1,230 ]		1,330 [ 1,480 ]
크기 (W × D × H)	mm	1,400 × 970 × 1,400				1,830 × 980 × 1,580 [ 2,230 × 980 × 1,580 ]
소음치	dB (A)	62	63	63	64	66	68	68	70

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

공냉식,수냉식 V-Type (인버터) 22~55kW

항목		단위	DSP-22VAN2		DSP-37VAN2		DSP-55VAN2		DSP-37VWN2		DSP-55VWN2
냉각 방식		-	Air Cooled						Water Cooled
토출 압력		Mpa	0.70	0.30	0.70	0.30	0.70	0.30	0.70	0.30	0.70	0.30
토출 공기량		m³/min	3.4	4.6	5.0	6.7	6.4	8.5	5.0	6.7	6.4	8.5
PQ WIDEMODE	토출 압력	MPa	0.60	-	0.6	-	0.60	-	0.60	-	0.60	-
	유량	m³/min	3.7	-	5.5	-	7.0	-	5.5	-	7.0	-
	토출 압력	MPa	0.40 [ 0.50 ]	-	0.40 [ 0.50 ]	-	0.40 [ 0.50 ]	-	0.40	-	0.40	-
	유량	m³/min	4.3 [ 4.0 ]	-	6.4 [6.0]	-	8.2 [ 7.6 ]	-	6.4	-	8.2	-
전기 사양		kW	22		37		55		37		55
모터 형식		-	4-Pole TEFC Motor						4-Pole TEFC M
흡입압력 / 온도		℃	대기압 / 0 ~ 45 [ 2 ~ 45 ]						대기압 / 0 ~ 45 [ 2 ~ 45 ]
토출 공기 온도		℃	주변온도 + 15 이하						냉각수 온도 + 13 이하
토출 관경		B	Rc 1-1/2						Rc 1-1/2
구동 방식		-	인버터						인버터
운전 방식		-	V-Belt+Gear-Driven						V-belt+Gear-Driven
오일 충진량		L	12		18				14
냉각팬 포함 출력		kW	0.75				0.9		0.2
무게		kg	900 [ 960 ]		1,140 [ 1,290 ]		1,270 [ 1,420 ]		1,110		1,240
크기 (W × D × H)		mm	1,650 × 970 × 1,400		1,830 × 980 × 1,580 [ 2,230 × 980 × 1,580 ]				1,830 × 980 × 1,580
소음치		dB(A)	63	64	66	68	68	70	64	66	64	66

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

공냉식, Two-Stage 22~37kW

항목	단위	M-Type Model						V-type Model
		DSP-22AT6N2		DSP-30AT6N2		DSP-37AT6N2		DSP-37VATN2
토출 압력	MPa	0.70	0.88	0.70	0.88	0.70	0.88	0.70	0.88
토출 공기량	m³/min	3.7	3.2	4.7	4.0	5.6	4.7	5.5	4.6
토출 공기량 (PQ WIDE 모드 일 때)		-						6.0	5.6
전기사양	kW	22		30		37		37
모터 형식	-	4-Pole TEFC Motor						6-PoleDCBL
흡입 압력 / 온도	℃	대기압 / 0 - 45 [ 2 - 45 ]						대기압 / 0 - 45 [ 2 - 45 ]
토출 온도	℃	주변온도 +15 or below						주변온도 + 15 or below
토출 관경	B	Rc 1-1/2						Rc 1-1/2
구동 방식	-	Star-Delta (3 Contact)						Soft Start
운전 방식	-	V-Belt with Auto Tensioner + Gear-Driven						Direct Connection + Gear Driven
오일 충진량	L	15						15
냉각팬 모터 출력	kW	1.1 (인버터)						1.1 (인버터)
무게	kg	1,120 [ 1,180 ]		1,230 [ 1,290 ]				950 [ 1,010 ]
크기 (W × D × H)	mm	1,530 × 1,150 × 1,650						1,530 × 1,150 × 1,650
소음치	dB (A)	63	64	65	66	66	67	66	67

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

공냉식, Two-Stage 45~75kW

항목	단위	M-Type Model						V-type Model
항목	단위	DSP-45AT6N2		DSP-55AT6N2		DSP-75AT6N2		DSP-55VATN2		DSP-75VATN2
토출 압력	Mpa	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
토출 공기량	m³/min	7.4/7.8	6.2/6.5	9.2	7.2/7.7	13.0	10.5/11.1	9.3	7.7	12.6	10.9
토출 공기량 (PQ WIDE 모드일 때)	m³/min	-						9.6	9.3	13.0	12.6
전기 사양	kW	45		55		75		55		75
모터 형식	-	2-Pole TEFC Flange						6-Pole DCBL
흡입압력 / 온도	℃	대기압 / 0 ~ 45 [ 2 ~ 45 ]						대기압 / 0 ~ 45 [ 2 ~ 45 ]
토출 온도	℃	주변온도 + 15 이하						주변온도 + 15 이하
토출 관경	B	2 (Flange)						2 (Flange)
구동 방식	-	Star-Delta (3상)						Soft Start
운전 방식	-	Direct Connection + Gear Driven						Direct Connection + Gear Driven
오일 충진량	L	25						25
무게	kg	1,600		1,600		1,860		1,340		1,560
크기 (W × D × H)	mm	2,000 × 1,300 × 1,800				2,250 × 1,300 × 1,800		2,000 × 1,300 × 1,800		2,250 × 1,300 × 1,800
소음치	dB(A)	63	63		65	68		63	65	67	68

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

공냉식, Two-Stage 90~120kW

항목	단위	M-Type Model						V-type Model
		DSP-90A6MN2		DSP-100A6MN2		DSP-120A6MN2		DSP-100VAN2
토출 압력	MPa	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
토출 공기량	m³/min	16.6	13.9	18.0	15.4	20.5	17.3	18.0	15.4
전기사양	kW	90		100		120		100
모터 형식	-	2-Pole TEFC Flange						2-Pole TEFC Flange
흡입 압력 / 온도	℃	대기압 / 0 - 45 [ 2 - 45 ]						대기압 / 0 - 45 [ 2 - 45 ]
토출 온도	℃	주변온도 +15 이하						주변온도 + 15 이하
토출 관경	B	2 (Flange)						2 (Flange)
구동 방식	-	Star-Delta (3 Contact)						인버터
운전 방식	-	Direct Connection + Gear Driven						Direct Connection + Gear Driven
오일 충진량	L	26						26
냉각팬 모터 출력	kW	1.5 × 2						1.5 × 2
무게	kg	2,200				2,380		2,300
크기 (W × D × H)	mm	2,150 × 1,520 × 1,975						2,150 × 1,520 × 1,975
소음치	dB (A)	68	70	69	71	72	73	69	71

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

공냉식, M-Type (고정속도) 132~240kW

항목	단위	DSP-132A6N2			DSP-145A6N2			DSP-160A6N2			DSP-200A6N2			DSP-240A6N2
토출 압력	Mpa	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0
토출 공기량	m³/min	22.5	20.0	19.0	25.0	21.4	20.0	27.5	23.9	22.5	37.0	32.2	30.0	40.0	35.0	32.5
모터 출력	kW	132			145			160			200			240
모터 형식	-	4-Pole TEFC Flange Motor
흡입압력 / 온도	℃	대기압 / 0 ~ 45
토출 온도	℃	주변온도 + 15 이하
토출 관경	B	2-1/2 (Flange)									3 (Flange)
구동 방식	-	Star-Delta (3상)
운전 방식	-	Direct Connection With Motor + Gear-Driven
오일 충진량	L	50									60
냉각팬 포함 출력	kW	4.4 (1.1×4)									6.0 (1.5×4)
무게	kg	3,860						3,960			5,000
크기 (W × D × H)	mm	2,900 × 1,700 × 1,925									3,200 × 1,890 × 1,950
소음치	dB(A)	73	74		74	75		74	75		76	77		77	78

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, M-Type (고정속도) 15~55kW

항목	단위	DSP-15A6N2		DSP-22A6N2		DSP-37A6N2		DSP-55A6N2
토출 압력	MPa	0.70	0.40	0.70	0.40	0.70	0.40	0.70	0.40
토출 공기량	m³/min	2.0	2.5	3.4	4.0	5.0	5.9	6.4	8.0
전기사양	kW	15		22		37		55
모터 형식	-	4-Pole TEFC Motor
흡입 압력 / 온도	℃	대기압 / 0 - 45
토출 온도	℃	냉각수 온도 +13 이하
토출 관경	B	Rc1		Rc 1-1/2
구동 방식	-	Full Voltage Start		Star-Delta (3 Contact)
운전 방식	-	V-Belt+Gear-Driven
오일 충진량	L	10				14
무게	kg	770		830		1,080		1,280
크기 (W × D × H)	mm	1,400 × 970 × 1,400				1,830 × 980 × 1,580
소음치	dB (A)	62	63	63	64	64	66	64	66

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Two-Stage 45~75kW

항목	단위	M-Type Model						V-type Model
항목	단위	DSP-45WT6N2		DSP-55WT6N2		DSP-75WT6N2		DSP-55VWTN2		DSP-75VWTN2
토출 압력	Mpa	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
토출 공기량	m³/min	7.5/7.9	6.4/6.7	9.4	7.4/7.9	13.2	10.7/11.3	9.5	8.0	12.9	11.4
토출 공기량 (PQ WIDE 모드일 때)	m³/min	-						9.8	9.5	13.4	13.0
전기 사양	kW	45		55		75		55		75
모터 형식	-	2-Pole TEFC Flange						6-Pole DCBL
흡입압력 / 온도	℃	대기압 / 0 ~ 45 [ 2 ~ 45 ]						대기압 / 0 ~ 45 [ 2 ~ 45 ]
토출 온도	℃	냉각수 온도 + 13 이하						냉각수 온도 + 13 이하
토출 관경	B	2 (Flange)						2 (Flange)
구동 방식	-	Star-Delta (3상)						Soft Start
운전 방식	-	Direct Connection + Gear Driven						Direct Connection + Gear Driven
오일 충진량	L	15						15
냉각팬 포함 출력	kW	0.05 × 2						0.05 × 2
무게	kg	1,580 [ 1,730 ]				1,710 [ 1,880 ]		1,340 [ 1,470 ]		1,410 [ 1,580]
크기 (W × D × H)	mm	2,000 × 1,300 × 1,800						2,000 × 1,300 × 1,800
소음치	dB(A)	63		63		65	66	63		65	66

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Two-Stage 90~120kW

항목	단위	M-Type Model						V-type Model
		DSP-90W6MN2		DSP-100W6MN2		DSP-120W6MN2		DSP-100VW6MN2
토출 압력	MPa	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
토출 공기량	m³/min	16.8	14.0	18.3	15.6	21.0	17.6	18.3	15.6
모터 출력	kW	90		100		120		100
모터 형식	-	2-Pole TEFC Flange						2-Pole TEFC Flange
흡입 압력 / 온도	℃	대기압 / 0 - 45 [ 2 - 45 ]						대기압 / 0 - 45 [ 2 - 45 ]
토출 온도	℃	냉각수 온도 +13 이하						냉각수 온도 + 13 이하
토출 관경	B	2 (Flange)						2 (Flange)
구동 방식	-	Star-Delta (3 Contact)						인버터
운전 방식	-	Direct Connection + Gear Driven						Direct Connection + Gear Driven
오일 충진량	L	16						16
냉각수 유량	L/min	160				180		160
냉각수 온도	℃	35 이하						35 이하
냉각수 관경	B	Rc 1-1/2						Rc 1-1/2
무게	kg	2,050				2,230		2,200
크기 (W × D × H)	mm	2,150 × 1,520 × 1,825						2,150 × 1,520 × 1,825
소음치	dB (A)	66	68	67	69	69	70	67	69

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, M-Type (고정속도) 132~240kW

항목	단위	DSP-132W6N2			DSP-145W6N2			DSP-160W6N2			DSP-200W6N2			DSP-240W6N2
토출 압력	Mpa	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0	0.75	0.93	1.0
토출 공기량	m³/min	23.4	20.7	19.6	26.0	22.2	20.6	28.5	24.8	23.2	37.0	32.2	30.0	40.5	35.0	32.5
모터 출력	kW	132			145			160			200			240
모터 형식	-	4-Pole TEFC Flange Motor
흡입압력 / 온도	℃	대기압 / 0 ~ 45
토출 온도	℃	주변온도 + 15 이하
토출 관경	B	2-1/2 (Flange)									3 (Flange)
구동 방식	-	Star-Delta (3상)
운전 방식	-	Direct Connection With Motor + Gear-Driven
냉각수 유량	L/min	200			210			240			300			330
냉각수 온도	℃	35 이하									35 이하
냉각수 관경	B	Rc2									Rc2
오일 충진량	L	40									50
냉각팬 포함 출력	kW	0.4
무게	kg	3,760									4,600
크기 (W × D × H)	mm	2,500 × 1,600 × 1,925									2,800 × 1,800 × 1,950
소음치	dB(A)	68	69		69	70		69	70		69	70		70	71

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, V-Type (인버터) 160~240kW

항목	단위	DSP-160VW6N2			DSP-240VW6N2
토출 압력	MPa	0.75	0.93	1.0	0.75	0.93	1.0
토출 공기량	m³/min	28.5	24.8	23.2	40.5	35.0	32.5
모터 출력	kW	160			240
모터 형식	-	4-Pole TEFC Flange Motor
흡입 압력 / 온도	℃	주변 온도 / 0 - 45
토출 온도	℃	냉각수 온도 +13 이하
토출 관경	B	2-1/2 (Flange)			3 (Flange)
구동 방식	-	Inverter
운전 방식	-	Direct Connection With Motor + Gear Driven
냉각수 유량	L/min	240			330
냉각수 온도	℃	35 이하
냉각수 관경	B	Rc2
오일 충진량	L	40			50
냉각팬 출력	kW	0.4
무게	kg	3,960			4,900
크기 (W × D × H)	mm	2,500 × 1,600 × 1,925			2,800 × 1,800 × 1,950
소음치	dB (A)	70			71

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

오일프리	에너지 절감	고온 환경 대응
Class 0 등급의 청정 공기	ECOMODE & IPC 제어로 전력 절감	최대 50°C에서도 연속 운전

DSP 시리즈

DSP SERIES 주요 장점

인버터로 제어되는 냉각 팬

고온 상태에서의 안정성 확보

스마트 제어 시스템

IPC 제어

ECO MODE

PQ Wide Mode

IT 통신 기능

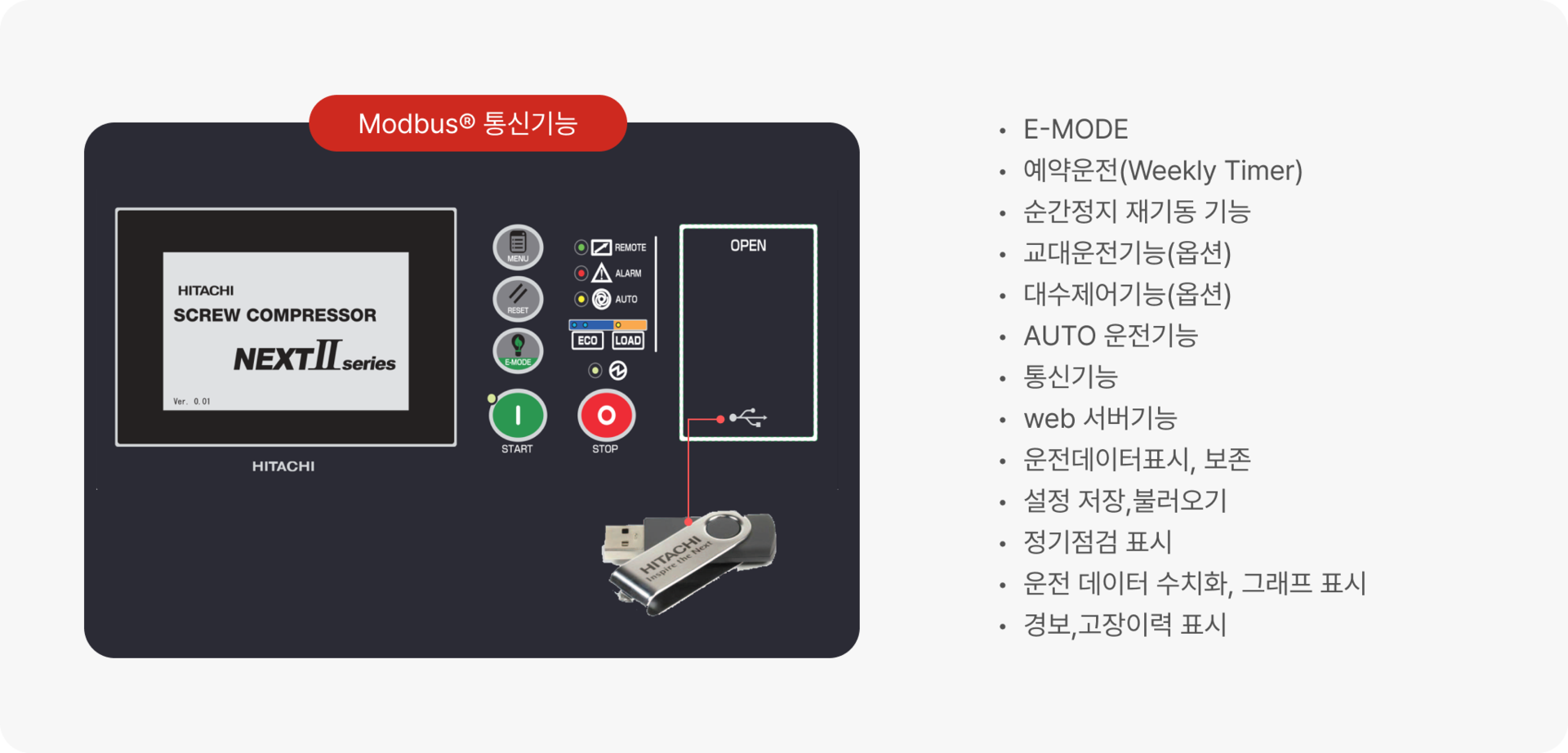

Modbus 통신기능

Bluetooth 경유 웹 서브기능

USB메모리 지원

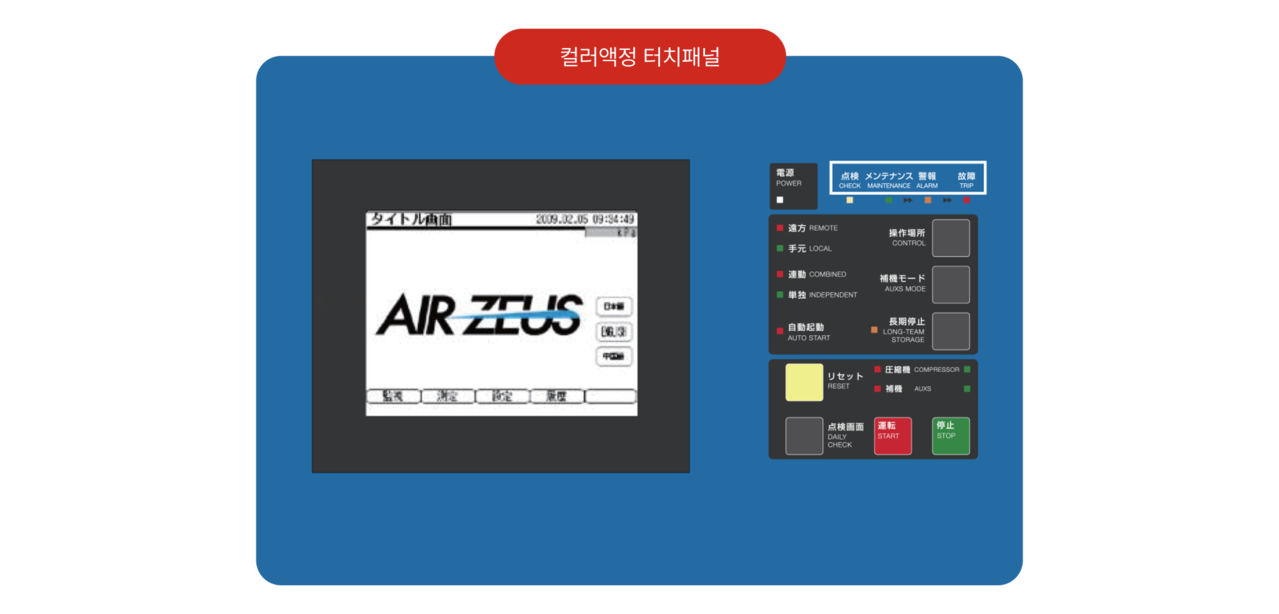

편리한 터치패널 적용
