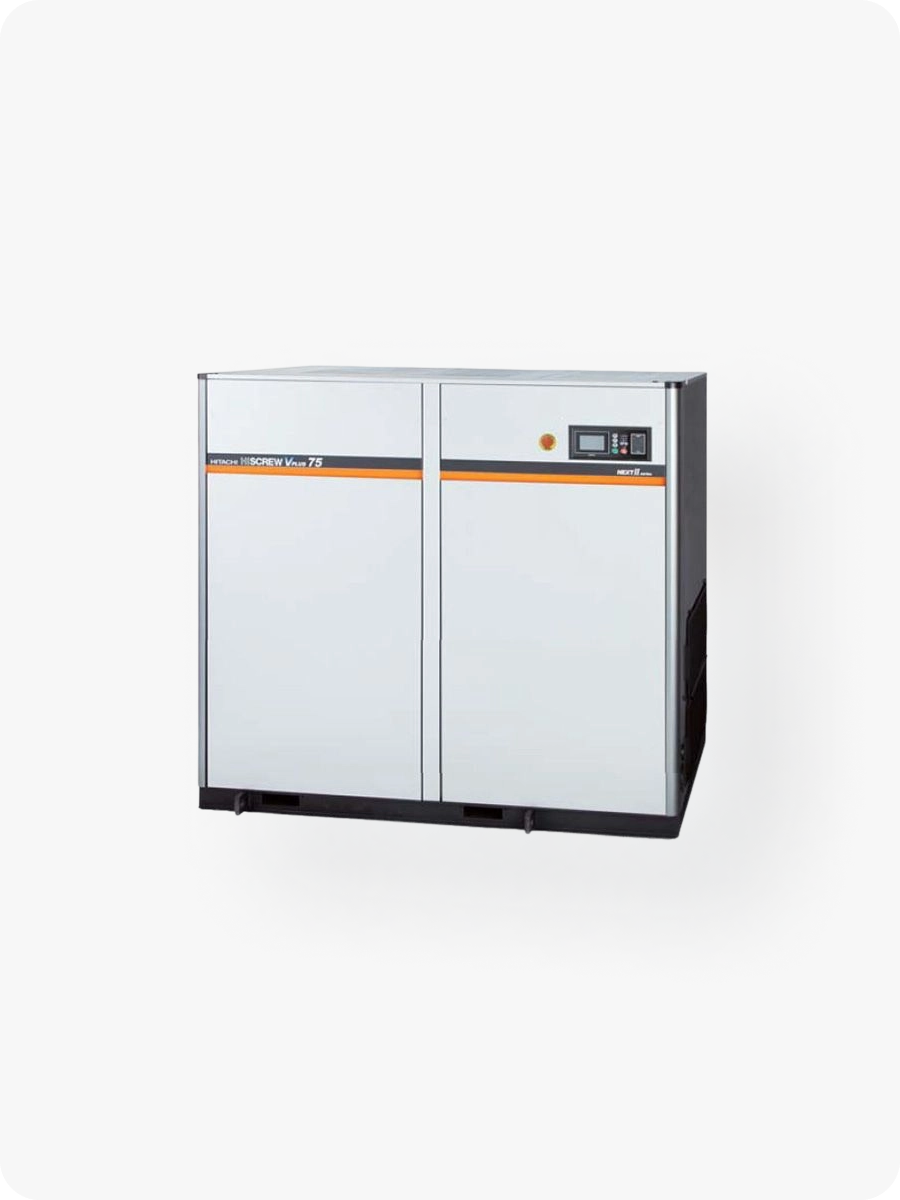

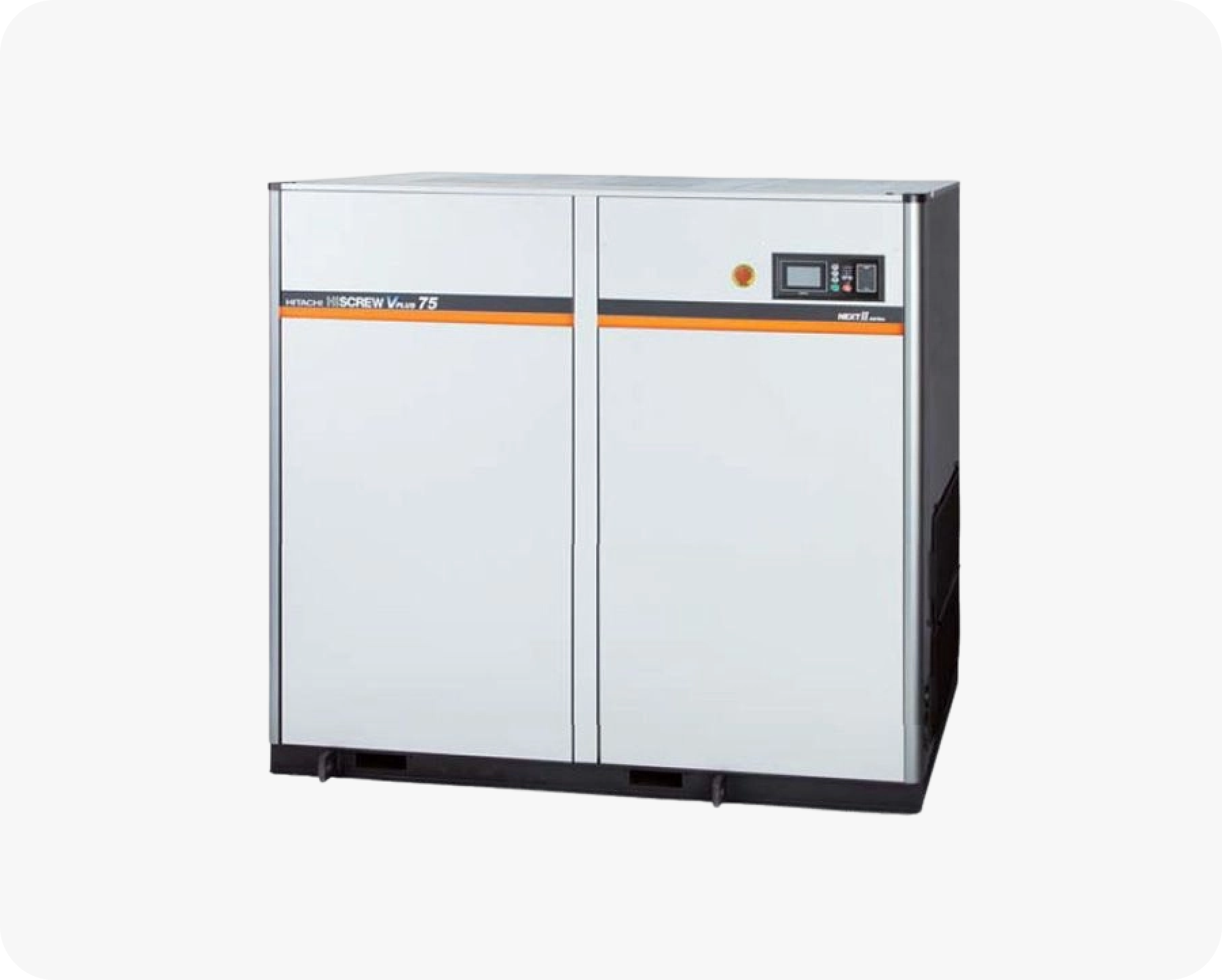

스크류 컴프레셔

스크류 컴프레셔

OSP 시리즈

OIL INJECTION SCREW COMPRESSOR

더욱 미래적인 사양, 에너지 세이빙과 충실한 IT기능으로 생산현장을 앞서가는 컴프레셔

메인터넌스 긴 주기
높은 경제성
고온 환경 대응

오버홀 8년 합성유 2년

전기세 30~40% 절감

최대 50°C에서도 연속 운전

OSP SERIES 주요 장점

에너지 절감
- 로터 프로파일(치형)제원의 개량과 급유방식의 최적화
- 더 많은 유량과 고효율화

고효율 에어엔드
- 기종이나 용도에 맞춰 에너지절약 운전모드 선택
- 최대의 에너지 절약 효과를 발휘

고온에서의 신뢰성 확보

컴프레셔 내부의 냉각효과 개선과 신형 드라이어를 정비하여 높은 주위 온도에서의 부하운전 기능을 향상시켰습니다.


공냉식 타입은 열이 많이 발생되는 쿨러를 터보 팬으로 환기 시킴으로써, 주위온도 45°C 이상의 고온의 환경에서도 안정된 연속 운전이 가능합니다.

고도화된 기술 적용

컴프레셔 전용 합성유
- 컴프레셔 전용 합성유 개발 : 급속 압력 저하 시 발생하는 기포발생 억제
- 언로드 시/ 긴급정지 시 방기시간 및 재사용 대기시간 단축
- 정지 후 부하변동 증대 시 부하변동 증대 억제

운전압력 유지기능
- 일반 인버터 장비 : 저부하 운전/오토스타트/오토스탑 시 압력저하로 사전에 설정압력 상향 필요
- VPLUS : 독자적 제어로 설정압력 유지할 수 있는 운전압력유지기능 보유


고효율 전력절감 터보 팬
- 고효율 전력절감 터보 팬 전 모델 적용
- VPLUS : 인버터로 회전수를 제어
- 주위온도 따라 냉각 팬 회전수 자동조절로 전력소비 및 소음 감소



스테인리스 열교환기
- 내구성이 뛰어난 스테인레스 열교환기 적용
- 이전 모델 대비 고온 환경 운전능력 향상
- 사용 공기량에 따라 솔레노이드 벨브로 드레인 배출간격 자동조정
- 낭비되는 에어 최소화(인버터 모델만 해당)

차세대 에너지 절약기능 추구

에너지 절감 제어
정밀한 IT 통신 기능

- 말단압력예측제어탑재로 중간압력 부하영역에서 에너지 절약 향상

- Modbus 통신 대응으로 검사시스템과의 연동 강화

- USB운전 데이터 보존으로 효율적 운전 관리

긴 주기와 간단한 메인터넌스

탈부착이 가능한 전면도어 측에서

필터류의 교환이나 윤활류 보급이 가능하며

메인터넌스도 용이하게 설계되었습니다.

컴프레셔 전용 합성유
- 고온 내구성 뛰어난 윤활유 신개발
- 기포발생 억제
- 컴프레셔 전용 합성유 초기 충진
- 오일 교환 주기: 2년

오버홀
- 내하중 능력 높은 고부하형 베어링 적용
- 정밀도 높은 윤활유 여과 시스템 조합
- 컴프레셔 오버홀 주기: 8년

팩키지 흡입구필터
- 팩키지 흡입구 필터 표준장비 적용
- 설정 시간마다 패널에 청소알림 표시


오일세퍼레이터
- 메인터넌스에 적합한 스핀온 타입 오일세퍼레이터 적용
- 오일세퍼레이터 엘레먼트 여과면적 대형화
- 안정된 유분 분리성능 발휘

카트리지 흡입필터
- 대형 카트리지식 흡입필터 적용
- 선회분리와 필터의 2단계 방식으로 높은 포집률 확보

OSP 시리즈

OIL INJECTION SCREW COMPRESSOR

더욱 미래적인 사양, 에너지 세이빙과 충실한 IT기능으로 생산현장을 앞서가는 컴프레셔

메인터넌스 긴 주기
높은 경제성
고온 환경 대응

오버홀 8년

합성유 2년

전기세

30~40% 절감

최대 50°C에서도

연속 운전

OSP SERIES 주요 장점

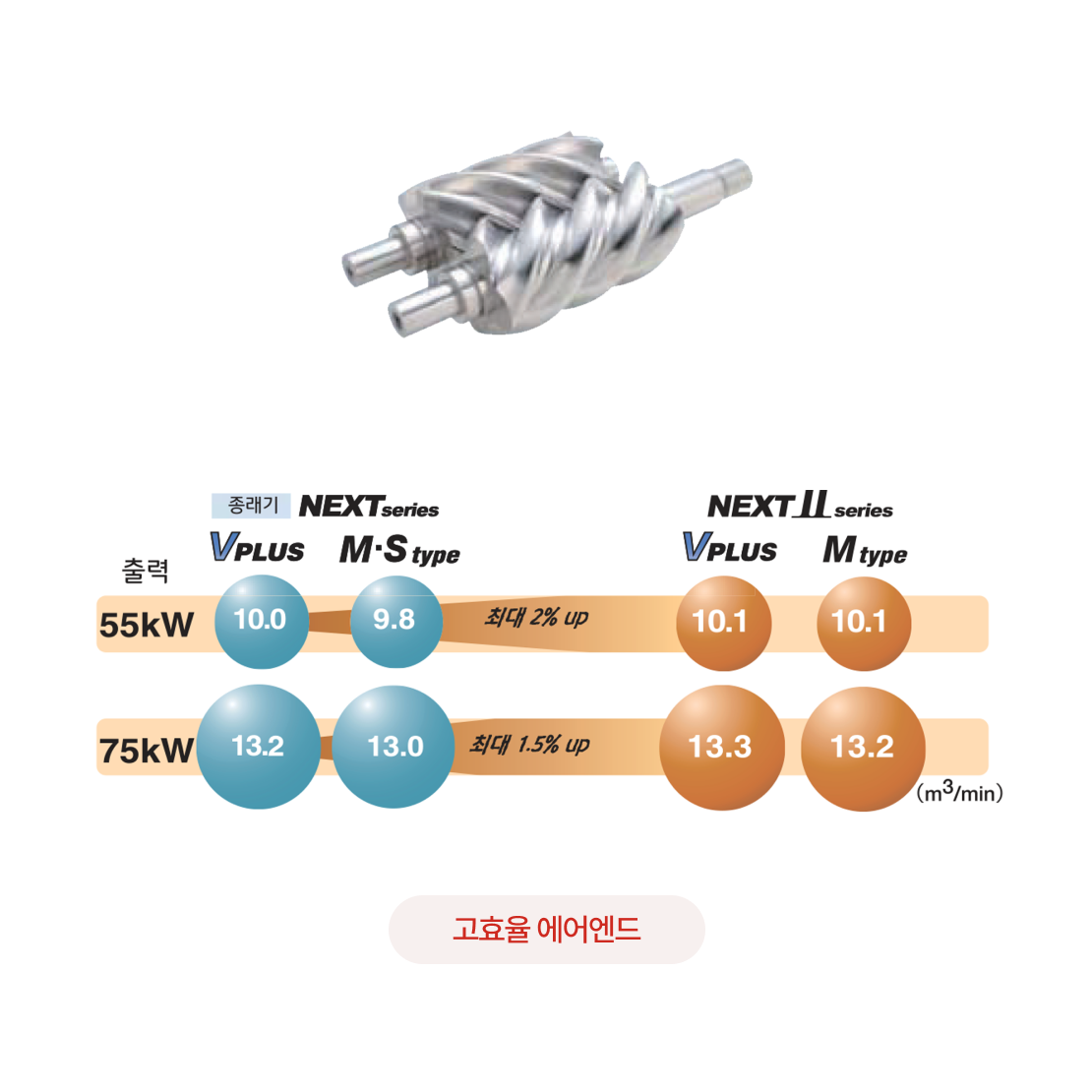

고효율 에어엔드
- 로터 프로파일(치형)제원의 개량과 급유방식의 최적화
- 더 많은 유량과 고효율화

OSP시리즈 고효율 에어엔드 이미지

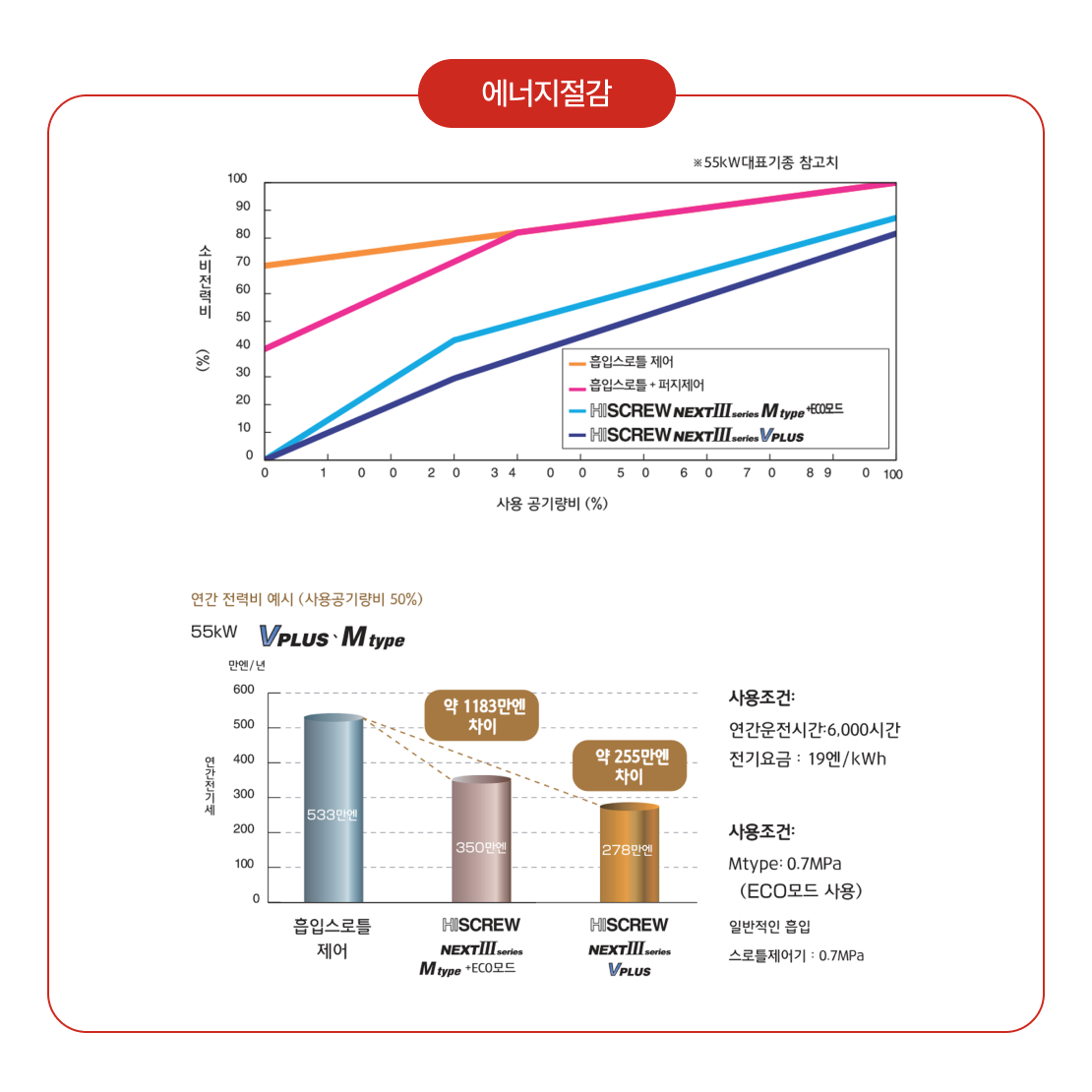

에너지 절감
- 기종이나 용도에 맞춰 에너지절약 운전모드 선택
- 최대의 에너지 절약 효과를 발휘

OSP시리즈 에너지 절감 이미지
OSP시리즈 고온 부하운전 기능 이미지

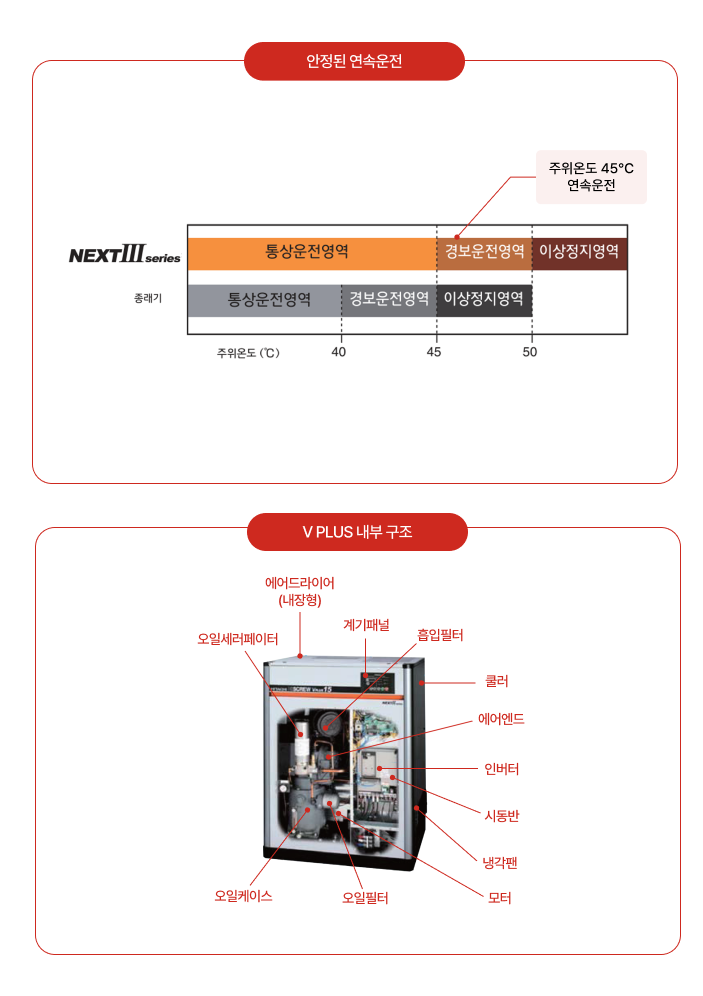

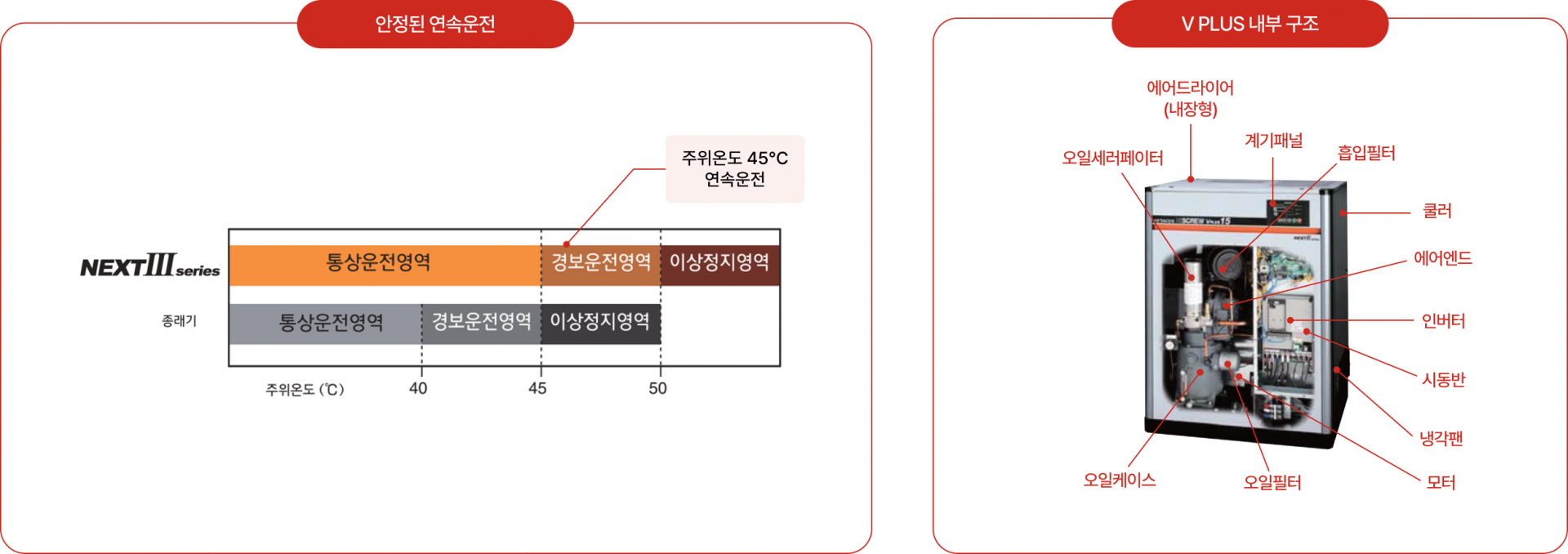

고온에서의 신뢰성 확보


컴프레셔 내부의 냉각효과 개선과 신형 드라이어를 정비하여

높은 주위 온도에서의 부하운전 기능을 향상시켰습니다.


공냉식 타입은 열이 많이 발생되는 쿨러를 터보 팬으로 환기 시킴으로써,

주위온도 45°C 이상의 고온의 환경에서도 안정된 연속 운전이 가능합니다.


고도화된 기술 적용

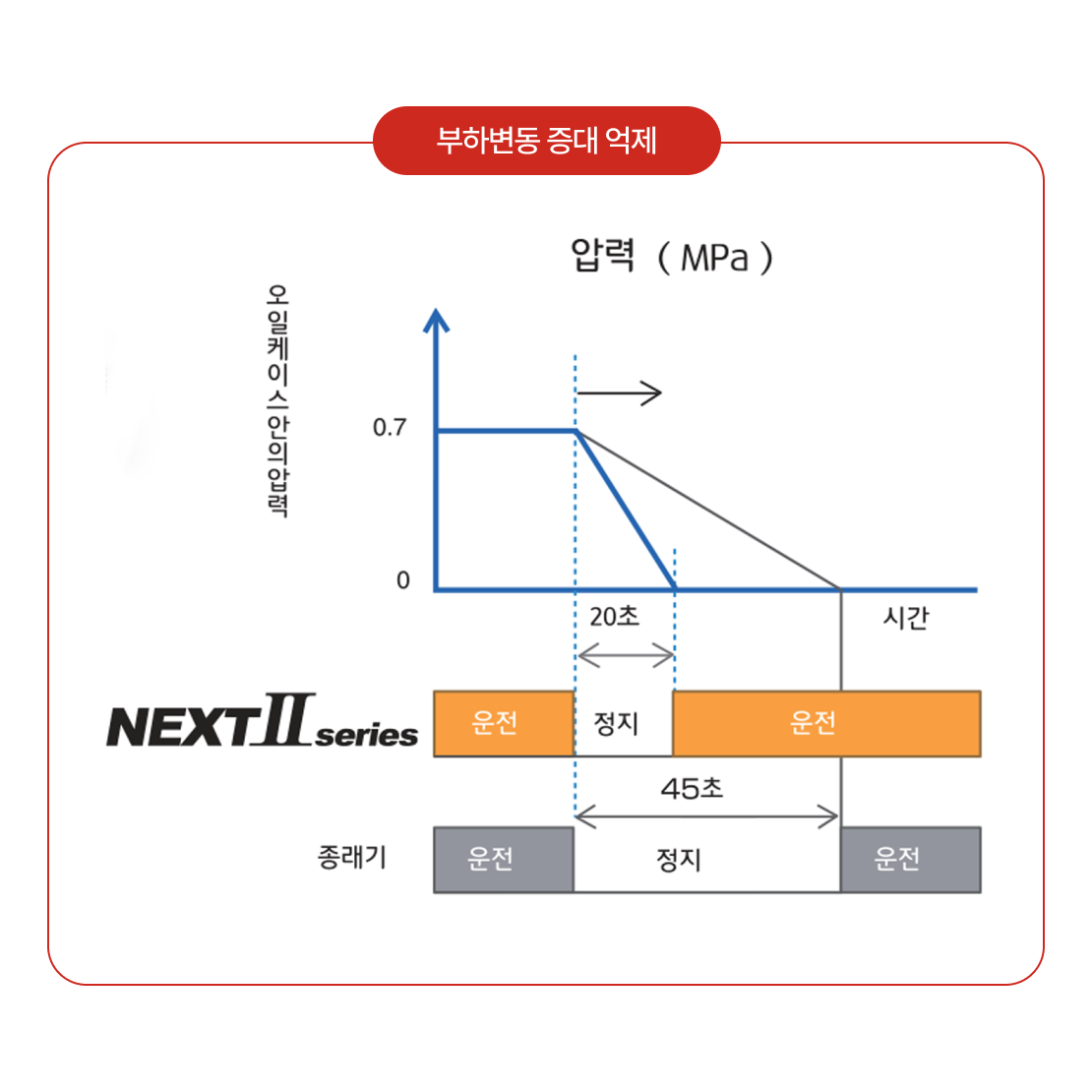

컴프레셔 전용 합성유
- 컴프레셔 전용 합성유 개발 : 급속 압력 저하 시 발생하는 기포발생 억제
- 언로드 시/ 긴급정지 시 방기시간 및 재사용 대기시간 단축
- 정지 후 부하변동 증대 시 부하변동 증대 억제
OSP시리즈 컴프레셔 전용 합성유 이미지

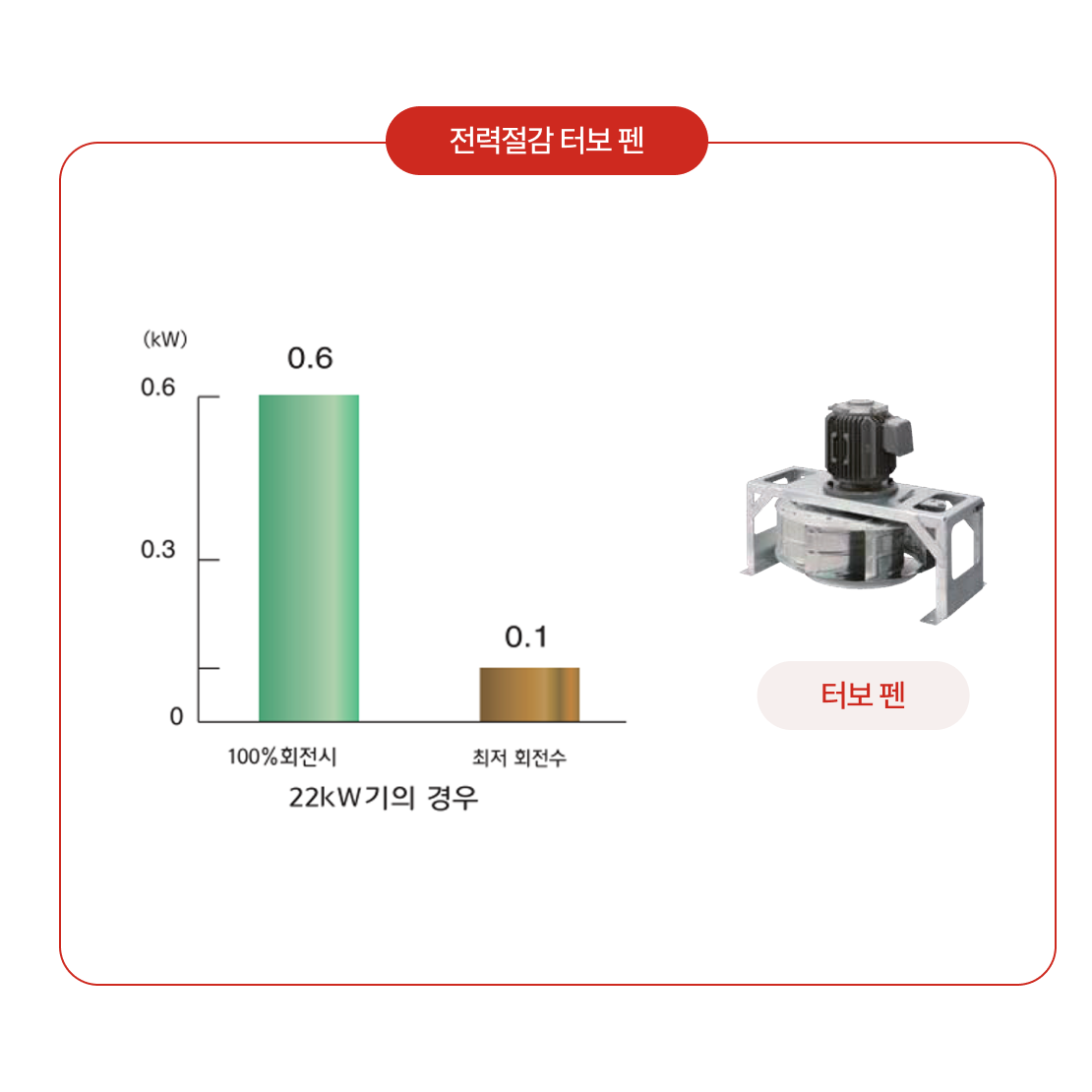

고효율 전력절감 터보 팬

- 고효율 전력절감 터보 팬 전 모델 적용

- VPLUS : 인버터로 회전수를 제어

- 주위온도 따라 냉각 팬 회전수 자동조절로 전력소비 및 소음 감소


OSP시리즈 전력절감 터보 팬 이미지

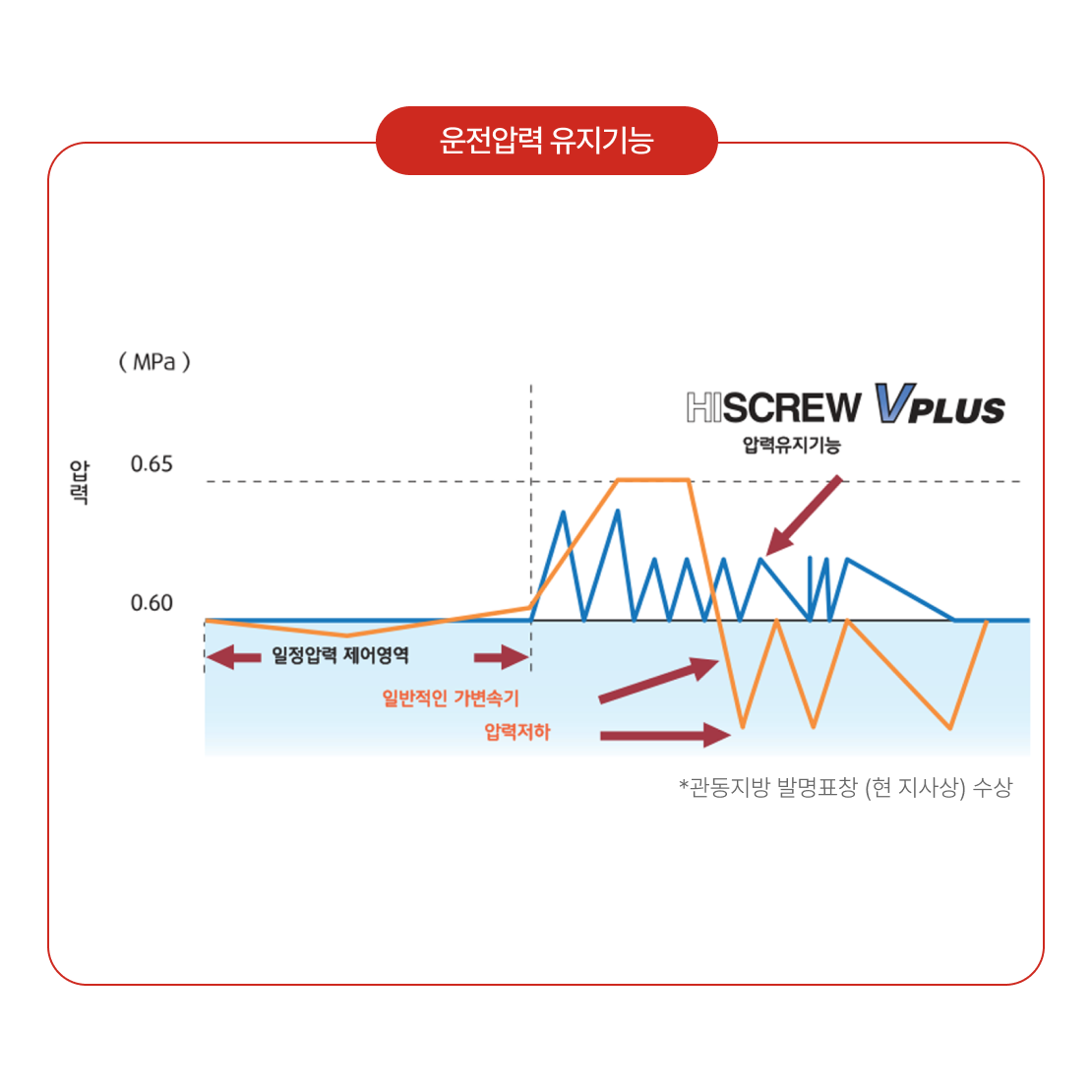

운전압력 유지기능
- 일반 인버터 장비 : 저부하 운전/오토스타트/오토스탑 시 압력저하로 사전에 설정압력 상향 필요
- VPLUS : 독자적 제어로 설정압력 유지할 수 있는 운전압력유지기능 보유
OSP시리즈 운전압력 유지기능 이미지

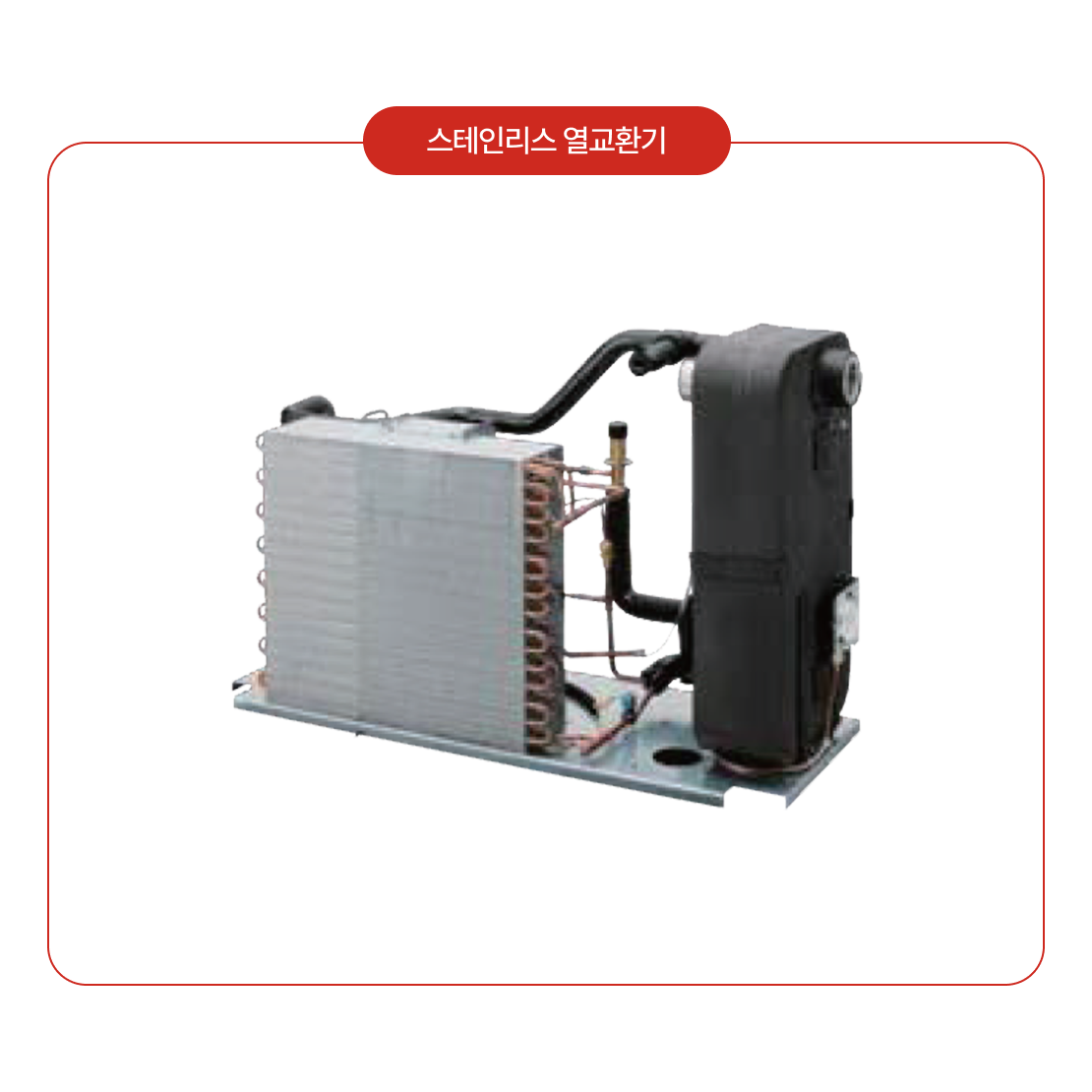

스테인리스 열교환기

- 내구성이 뛰어난 스테인레스 열교환기 적용

- 이전 모델 대비 고온 환경 운전능력 향상

- 사용 공기량에 따라 솔레노이드 벨브로 드레인 배출간격 자동조정

- 낭비되는 에어 최소화(인버터 모델만 해당)

OSP시리즈 스테인리스 열교환기 이미지

차세대 에너지 절약기능 추구

에너지 절감 제어 / 정밀한 IT 통신 기능


- 말단압력예측제어탑재로 중간압력 부하영역에서 에너지 절약 향상

- Modbus 통신 대응으로 검사시스템과의 연동 강화

- USB운전 데이터 보존으로 효율적 운전 관리


OSP시리즈 이미지

긴 주기와 간단한 메인터넌스

탈부착이 가능한 전면도어 측에서 필터류의 교환이나 윤활류 보급이 가능하며

메인터넌스도 용이하게 설계되었습니다.

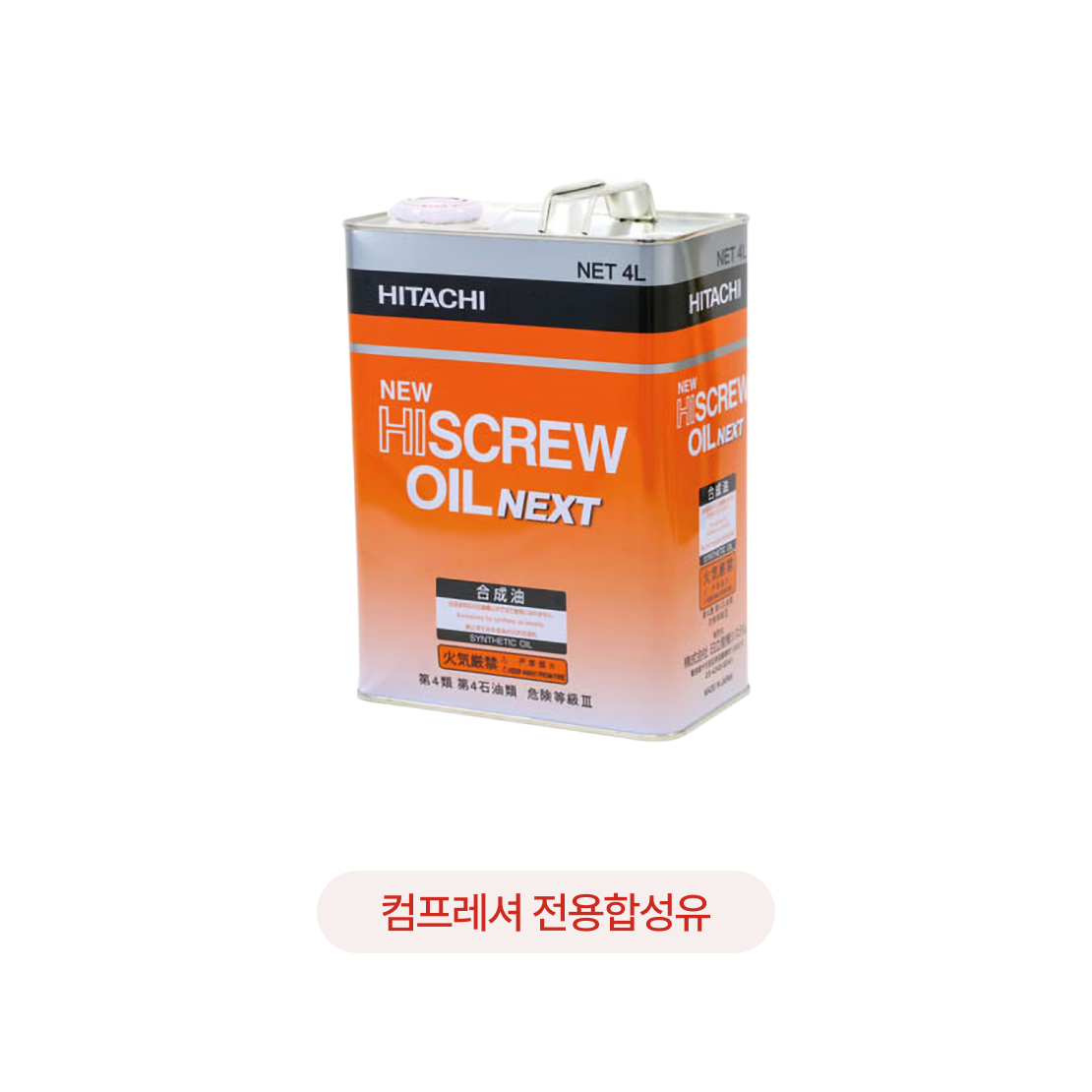

컴프레셔 전용 합성유
- 고온 내구성 뛰어난 윤활유 신개발
- 기포발생 억제
- 컴프레셔 전용 합성유 초기 충진
- 오일 교환 주기: 2년
OSP시리즈 컴프레셔 전용 합성유 이미지

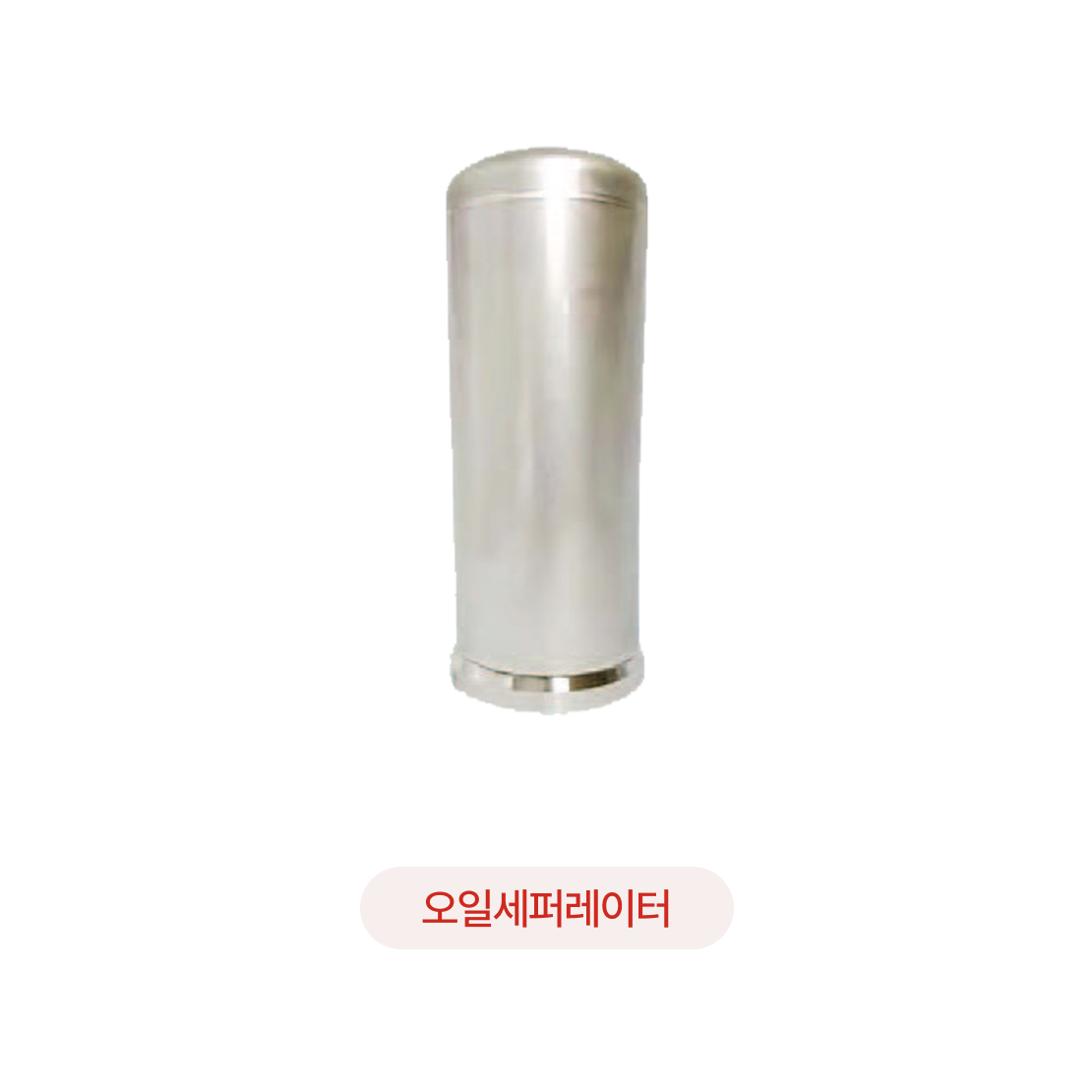

오일세퍼레이터
- 메인터넌스에 적합한 스핀온 타입 오일세퍼레이터 적용
- 오일세퍼레이터 엘레먼트 여과면적 대형화
- 안정된 유분 분리성능 발휘

OSP시리즈 오일세퍼레이터 이미지

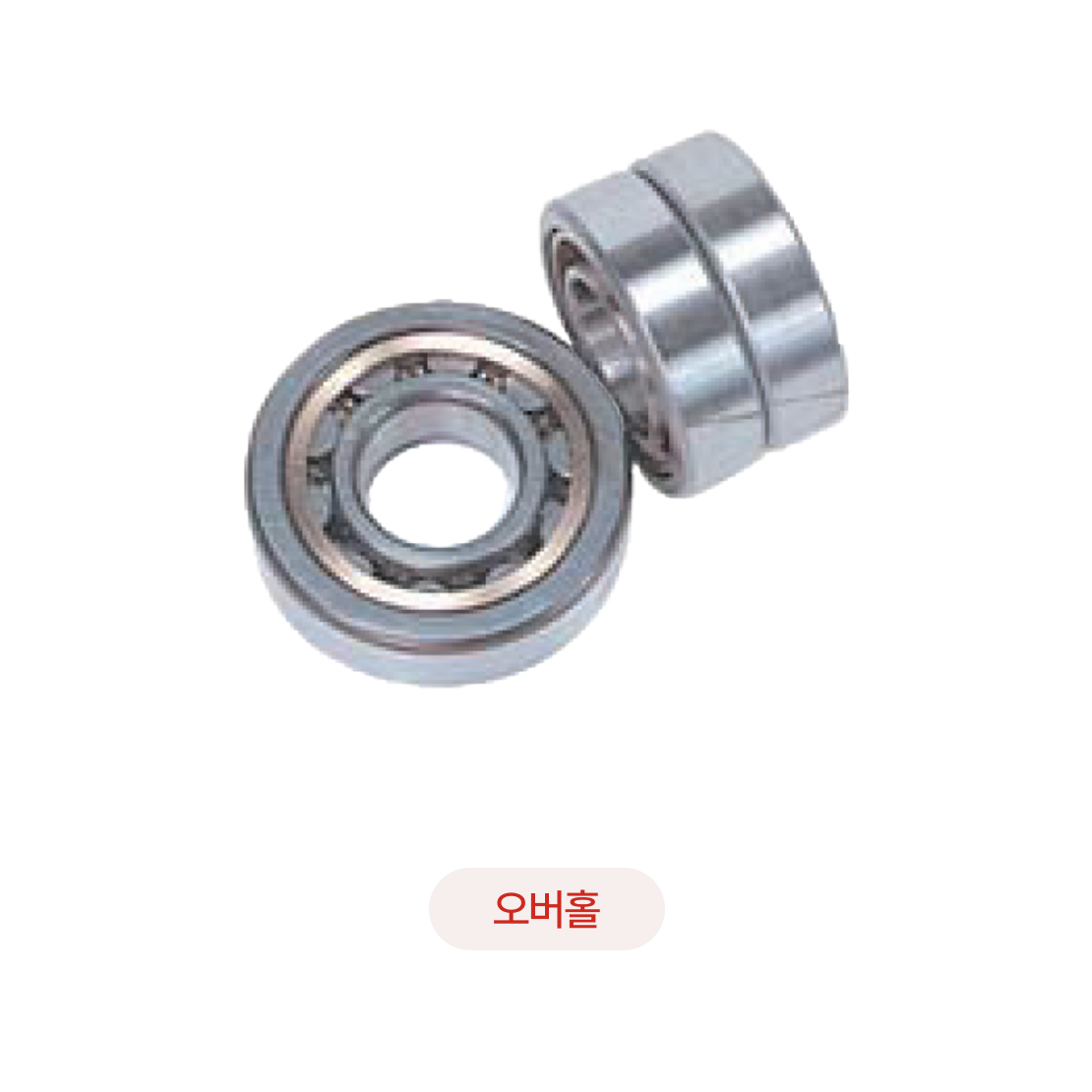

오버홀
- 내하중 능력 높은 고부하형 베어링 적용
- 정밀도 높은 윤활유 여과 시스템 조합
- 컴프레셔 오버홀 주기: 8년

OSP시리즈 오버홀 이미지

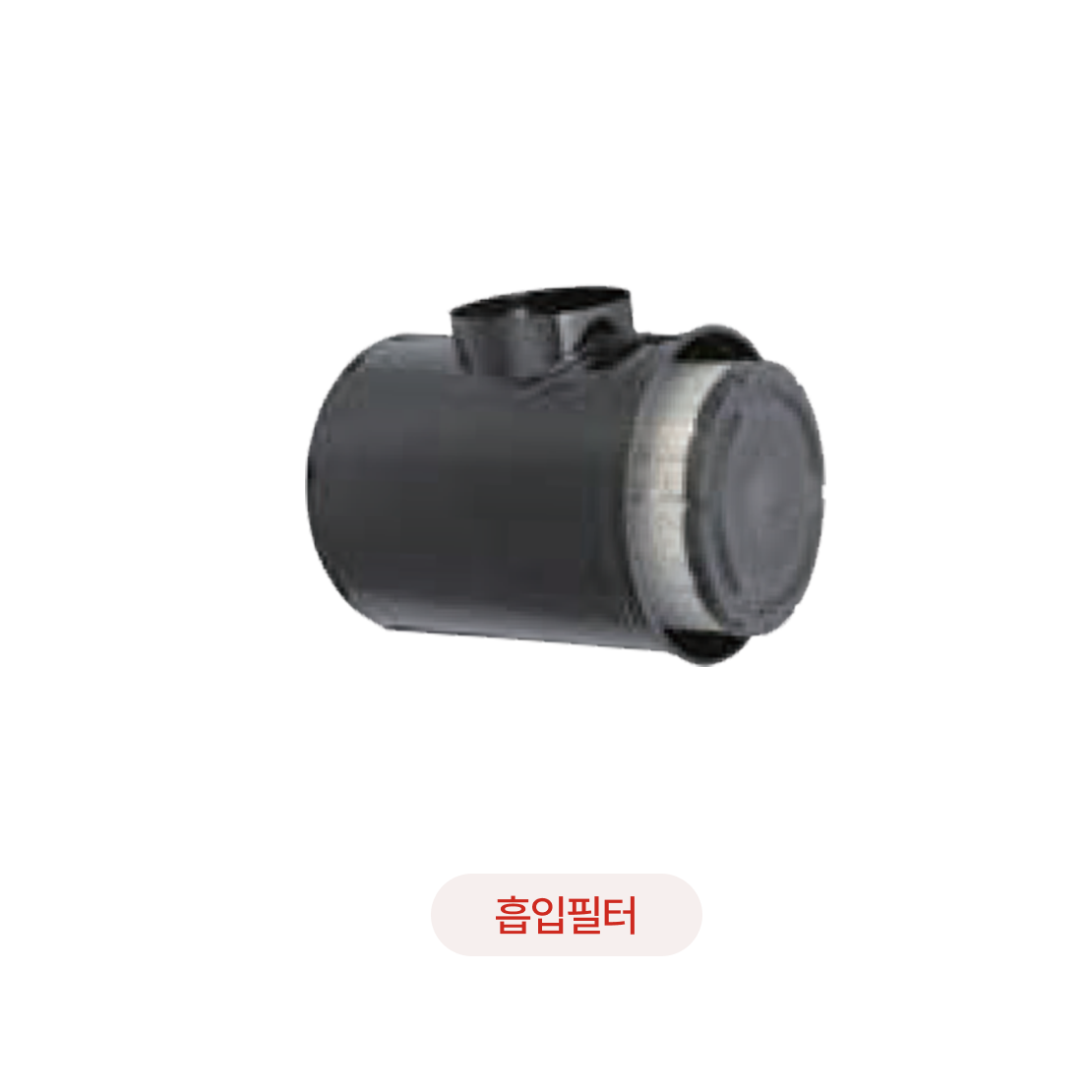

카트리지 흡입필터

- 대형 카트리지식 흡입필터 적용

- 선회분리와 필터의 2단계 방식으로 높은 포집률 확보



OSP시리즈 카트리지 흡입필터 이미지

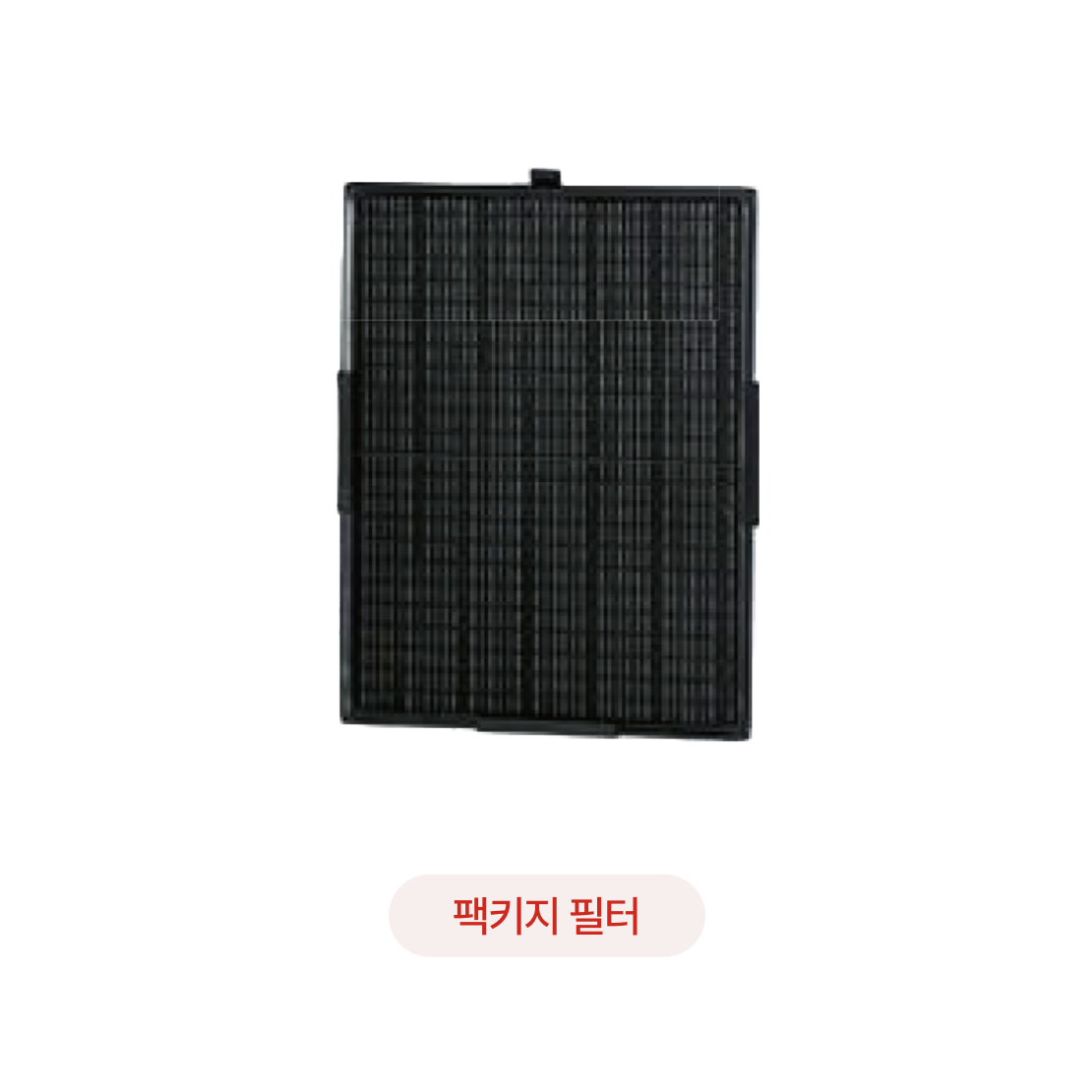

팩키지 흡입구필터

- 팩키지 흡입구 필터 표준장비 적용

- 설정 시간마다 패널에 청소알림 표시



OSP시리즈 팩키지 흡입구필터 이미지

제품 사양표

항목
모델명
 V-type Model
M-Type Model
OSP-7.5VAN2OSP-11VAN2
OSP-15VAN2
OSP-7.5M6AN2
OSP-11M6AN2
OSP-15M6AN2
냉각방식-공냉식
전기사양V/Hz380V - 3P - 60Hz
모터 공칭 출력kW7.511157.51115
모터형식-4극 TEFC 모터
정격사양압력MPa0.83
토출유량m³/min
1.051.632.151.051.632.15
PQ WIDEMODE
압력
MPa
0.70.90.70.90.70.9-
유량
m³/min
1.170.961.791.532.42.04-
PQ WIDEMODE 범위
MPa
0.7 ~ 0.9-
흡입압력/토출온도℃
대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ] 흡입온도 + 15℃ 이하
운전방식
-벨트증속 / 인버터구동벨트증속
기동방식
-Soft StartDirect On Line
토출관경 BRc 3/4Rc 1Rc 3/4
Rc 1
크기 (W × D × H)
mm860 × 770 × 1,175950 × 780 × 1,250860 × 770 × 1,175
950 × 780 × 1,250
무게kg300 (320)360 (385)390(415)295 (315)355 (380)375 (400)
소음치dB(A)535556535556

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목모델명OSP-22VAN2OSP-37VAN2
OSP-22VWN2
OSP-37VWN2
냉각방식-공냉식수냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW22372237
메인모터형식-8극 TECF 모터6극 TECF 모터
8극 TECF 모터
6극 TECF 모터
정격사양토출압력MPa0.7
토출유량m³/min
4.16.84.16.8
PQ WIDEMODE
토출압력
MPa
0.60.850.60.850.60.850.60.85
토출유량
m³/min
4.33.67.16.24.23.56.96.0
PQ WIDEMODE 작동범위
MPa
0.6 ~ 0.85
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
구동방식-DCBL 직결
시동방식-Soft Start
윤활유량L10156.59.5
냉각팬 출력kW0.75 [ 인버터 제어 ]1.1 [ 인버터 제어 ]-
토출관경BRc 1-1/2
크기 (W × D × H)
mm1,000 × 1,050 × 1,5501,200 × 1,150 × 1,6501,000 × 1,000 × 1,5001,200 × 1,100 × 1,650
무게kg450 (510)670 (740)430 (490)580 (650)
소음치dB(A)56605660

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목모델명OSP-55VAN2OSP-75VAN2
OSP-55VWN2
OSP-75VWN2
냉각방식-공냉식수냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW55755575
메인모터형식-6극 TECF 모터
정격사양토출압력MPa0.7
토출유량m³/min
10.113.310.113.3
PQ WIDEMODE
토출압력
MPa
0.60.850.60.850.60.850.60.85
토출유량
m³/min
10.69.114.012.010.69.114.012.0
PQ WIDEMODE 작동범위
MPa
0.6 ~ 0.85
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
구동방식-DCBL 직결
시동방식-Soft Start
윤활유량L28391726
냉각팬 출력kW1.5 [ 인버터 제어 ]2.2 [ 인버터 제어 ]-
토출관경BRc 1-1/2
크기 (W × D × H)
mm2,000 × 1,2000 × 1,800
무게kg1,230 (1,350)1,405 (1,555)1,070 (1,190)1,240 (1,390)
소음치dB(A)64666365

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목모델명OSP-22M6AN2OSP-37M6AN2
OSP-22M6WN2
OSP-37M6WN2
냉각방식-공냉식수냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW22372237
메인모터형식-4극 TECF 모터
정격사양토출압력MPa0.7 (0.85) [ 1.0 ]
토출유량m³/min
4.0 (3.5) [ 3.2 ]6.7 (6.0) [ 5.4 ]4.0 (3.5) [ 3.2 ]6.7 (6.0) [5.4]
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
구동방식-벨트 구동
시동방식-Star Delta
윤활유량L10156.59.5
냉각팬 출력kW0.751.1-
토출관경BRc 1-1/2
크기 (W × D × H)
mm1,000 × 1,050 × 1,5501,200 × 1,150 × 1,6501,000 × 1,000 × 1,5001,200 × 1,100 × 1,650
무게kg670 (730)970 (1,040)565 (625)810 (880)
소음치dB(A)57605760

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목모델명OSP-55M5AN2OSP-75M5AN2
OSP-55M5WN2
OSP-75M5WN2
냉각방식-공냉식수냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW55755575
메인모터형식-2극 TECF 모터
정격사양토출압력MPa0.7 (0.85) [ 1.0 ]
토출유량m³/min
10.0 (9.0) [ 8.3 ]13.2 (11.9) [ 10.9 ] 10.0 (9.0) [ 8.3 ]13.2 (11.9) [ 10.9 ]
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
구동방식-기어 구동
시동방식-Star Delta
윤활유량L29401726
냉각팬 출력kW1.52.250W × 2
토출관경BRc 1-1/2
크기 (W × D × H)
mm1,000 × 1,050 × 1,5501,200 × 1,150 × 1,6501,000 × 1,000 × 1,5001,200 × 1,100 × 1,650
무게kg1,500(1,620)1,755 (1,905)1,340 (1,460)1,590 (1,740)
소음치dB(A)65676466

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목
모델명
 V-type Model
M-Type Model
 V-type Model
M-Type Model
OSP-100VAN2OSP-100M6AN2
OSP-100VWN2
OSP-100M6WN2
냉각방식-공냉식수냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW100
정격사양토출압력MPa0.70.7 or 0.850.70.7 or 0.85
토출유량m³/min
18.919.6 (17.6)18.919.6 (17.6)
PQ WIDEMODE
토출압력
MPa
0.60.85-0.60.85-
토출유량
m³/min
19.616.8-19.616.8-
PQ WIDEMODE 작동범위
MPa
0.6 ~ 0.85
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
구동방식-기어구동
시동방식-InverterStar-DeltaInverter
Star-Delta
냉각팬 출력kW1.1kW × 2 [ 인버터 제어 ]50W × 3
크기 (W × D × H)
mm2,250 × 1,500 × 1,800
무게kg3,0002,9002,9002,800
소음치dB(A)7269

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

항목모델명V-type Model
M-Type Model
OSP-150VADN2
OSP-150VWDN2
OSP-150MADN2
냉각방식-공냉식
수냉식
공냉식
전기사양V/Hz380V - 3P - 60Hz
출력kW100
정격사양토출압력MPa0.7 or 0.85
0.7 or 0.85 or 1.0
토출유량m³/min
26.5 (23.9)26.4 or 23.8 or 21.8
흡입온도조건-대기압 / 0 ~ 45℃ [ 2 ~ 45℃ ]
토출온도℃
흡입온도 +15℃ 이하
냉각수온도 +13℃ 이하
흡입온도 +15℃ 이하
용량제어방식-V-M COMBI 제어Load-Unload
시동방식-Inverter + Star-DeltaStar-Delta
냉각팬 출력kW2.2kW × 2 [ 인버터 제어 ]50W ×4
2.2kW × 2 [ 인버터 제어 ]
크기 (W × D × H)
mm2,350 × 1,850 × 1,900
무게kg3,3002,9703,650
소음치dB(A)7173

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.
