오일프리 컴프레셔 SDS 시리즈

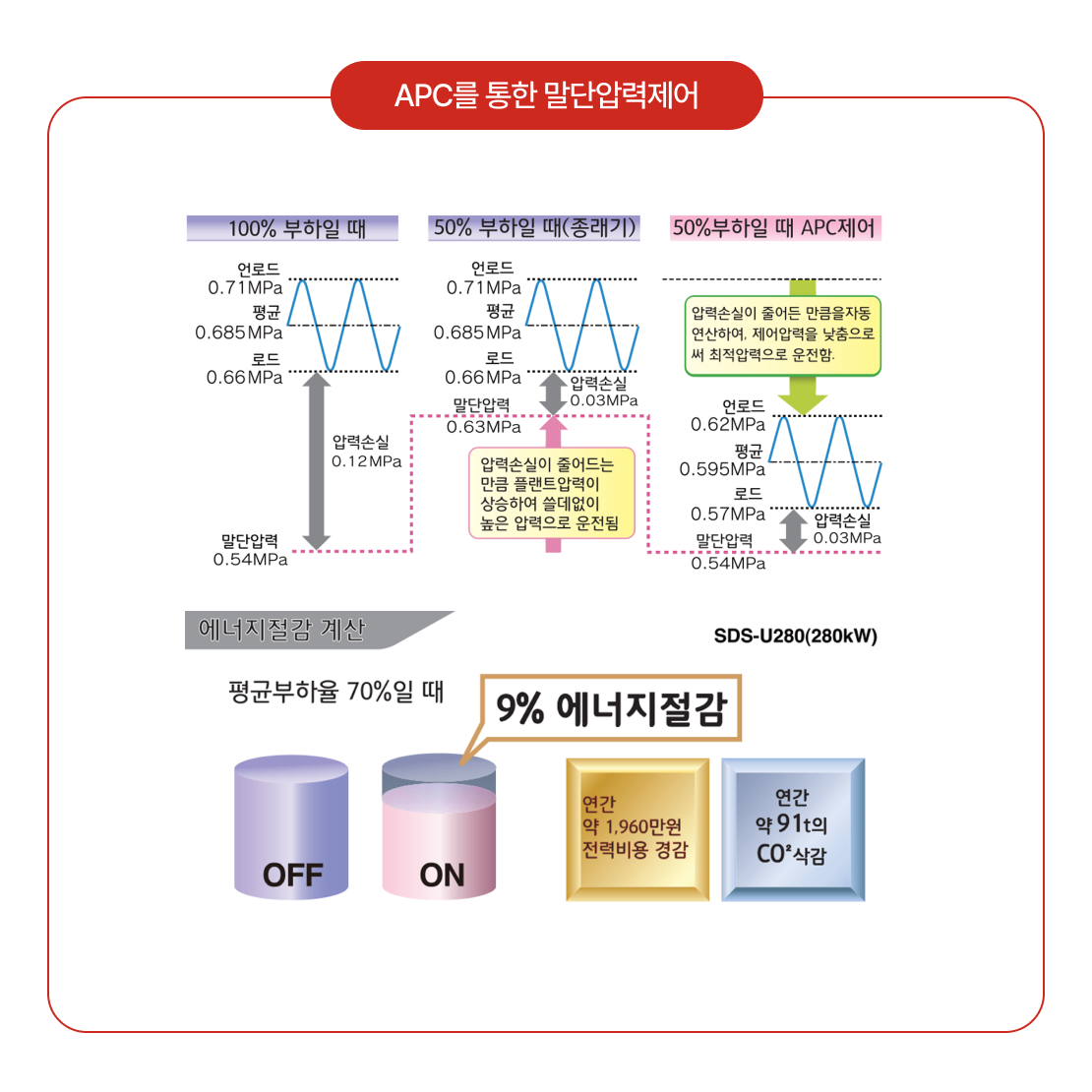

APC 말단압력제어
컴프레셔에서 토출되는 에어는 각종 기기를 지남으로써 압력손실이 발생합니다. 그때, AIRZEUS가 플랜트에서의 말단압력이 일정해지도록 연산을 실시하여, 컴프레셔의 압력설정치를 자동으로 제어합니다. 쓸데없이 높은 압력을 줄이고 높은 에너지 절감 효과를 실현합니다.

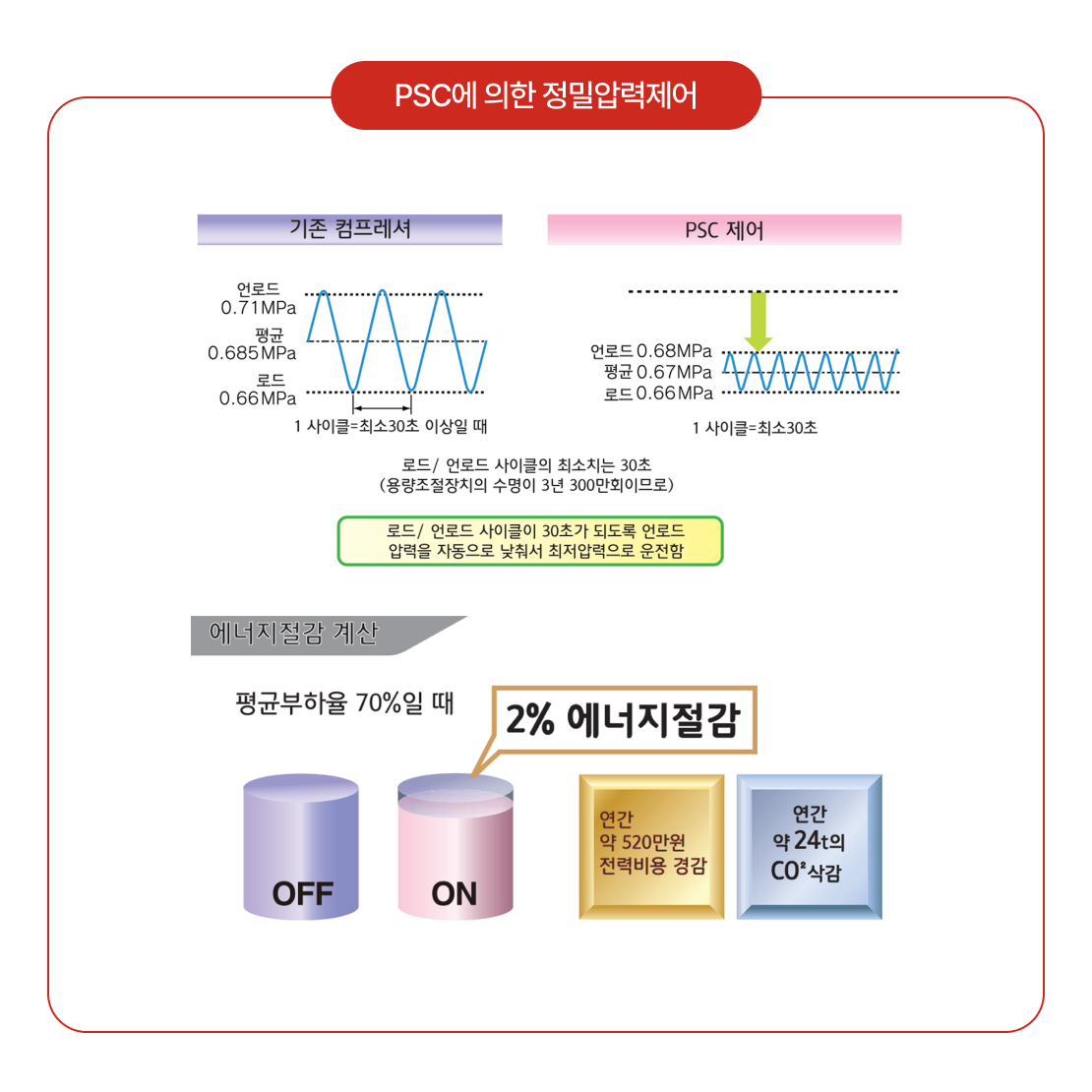

PSC 정밀압력제어
컴프레셔 부하율에 맞춰 언로드 압력(상한 압력)을 낮춰, 잉여 공기압을 저감시킴으로써 에너지 절감을 실현했습니다.

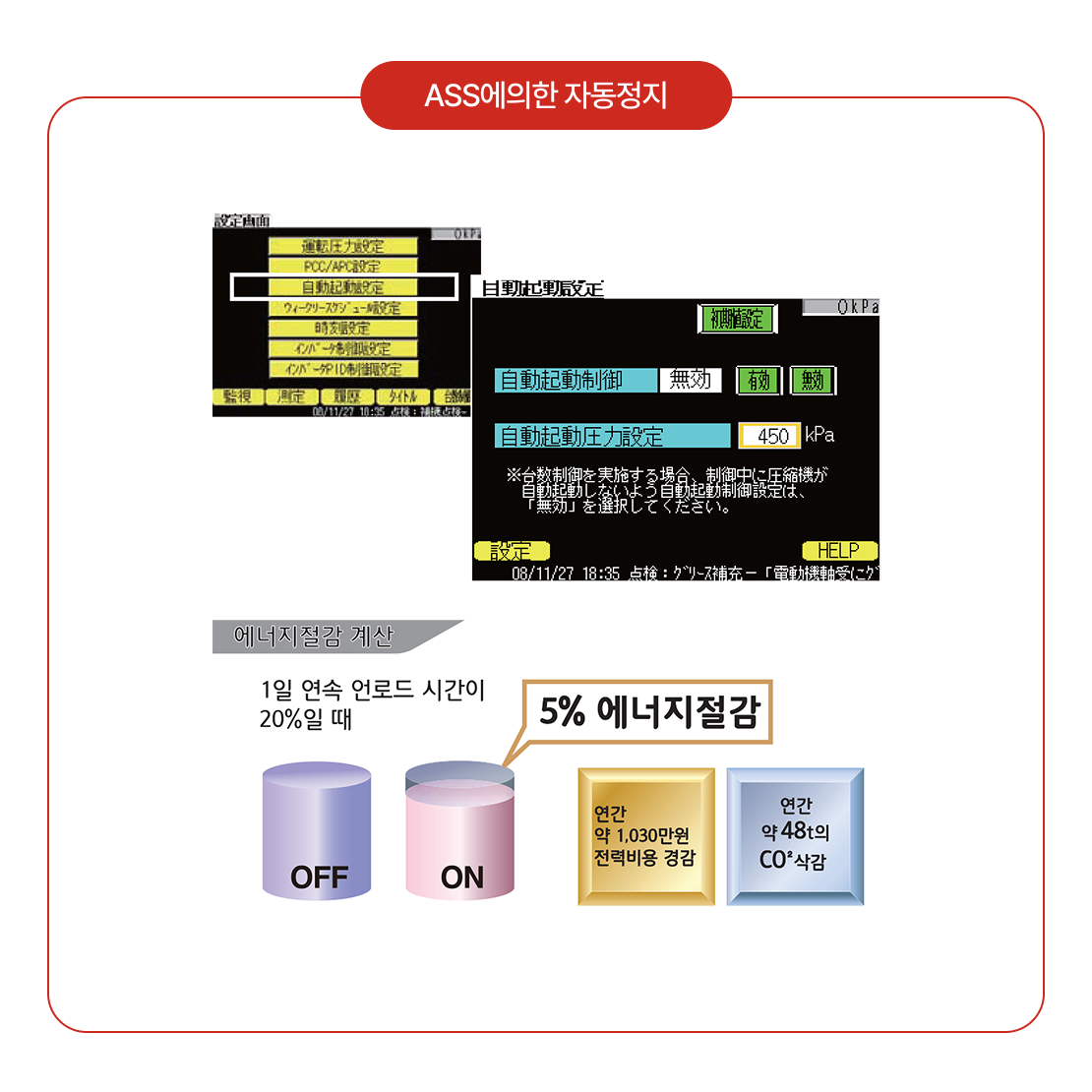

ASS 자동정지 / 기동
미리 설정한 압력까지 플랜트압력이 상승하여, 무부하 상태가 설정시간 이상 계속되면 컴프레셔가 자동정지 합니다. 설정압력까지 플랜트 압력이 저하하면 자동으로 가동하여, 낭비되는 동력을 줄여줍니다.

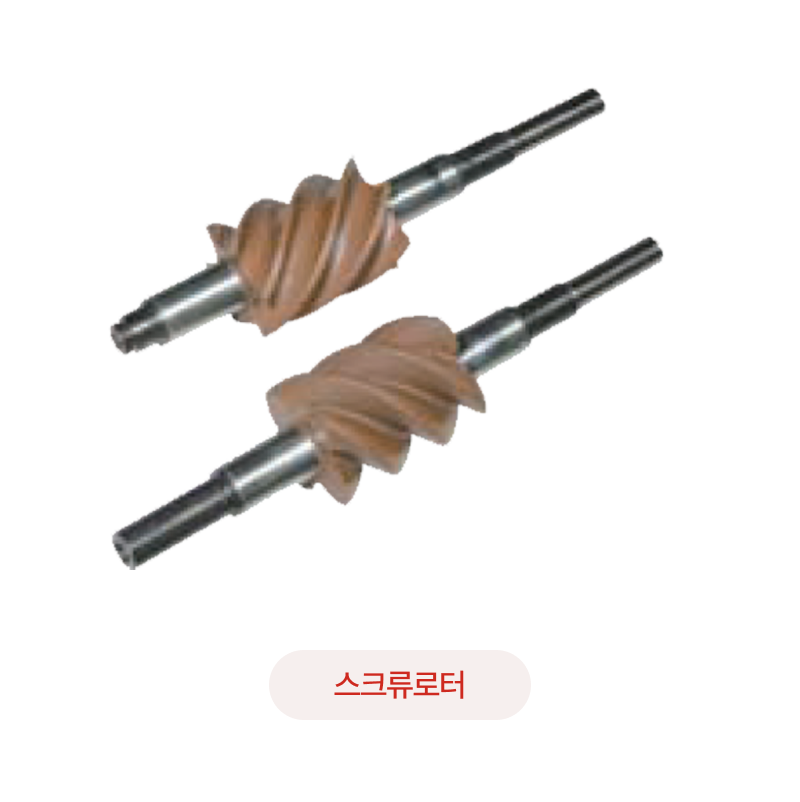

스크류로터
- 열 변형보상의 3차원 스크류 로터
- 흡입/토출측 공기온도 차에 의해 열변형량분포를 보상한 3차원 로터 채용
- 신소재 수지를 코팅하여 높은 내구성 확보

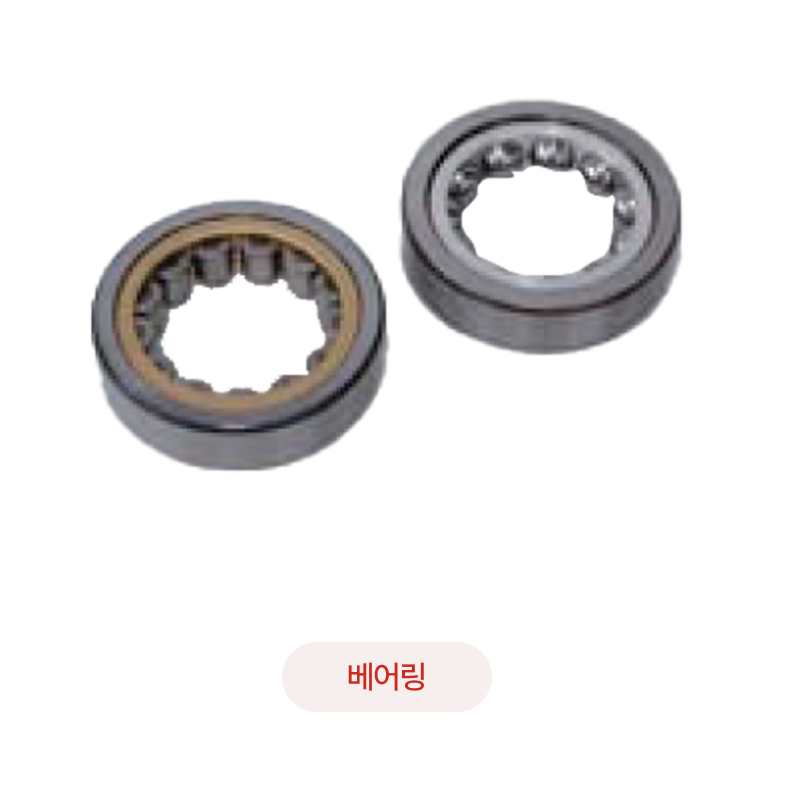

베어링
- 긴 수명을 가진 베어링
- 소재, 정밀도를 시작으로 윤활유의 종류와 세정도, 분사 노즐의 형상등에 선진 분석 기술과 윤활이론을 적용하여 수명의 장기화에 성공

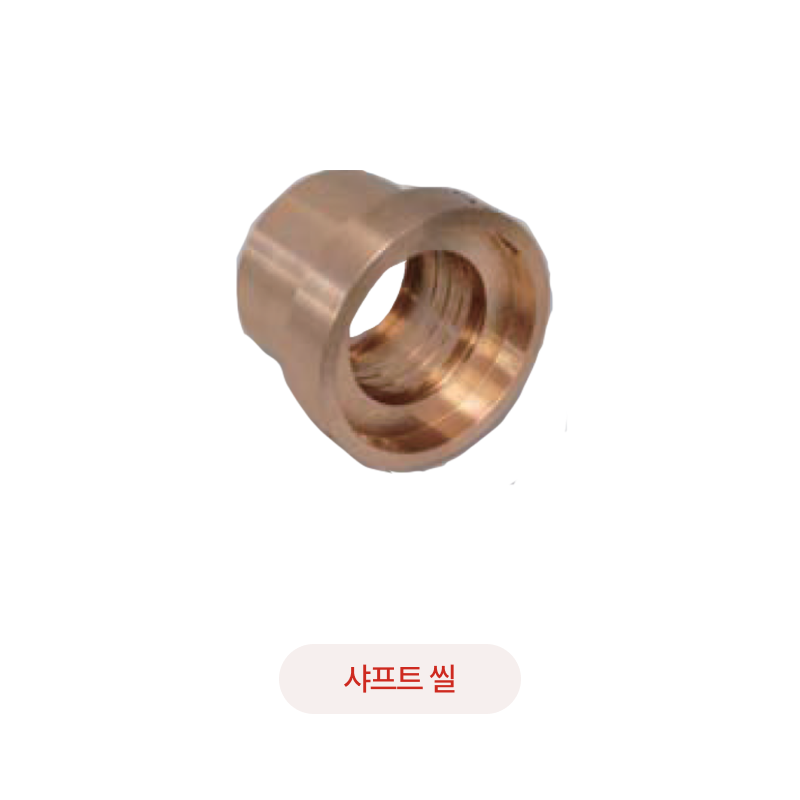

샤프트 씰
- 신뢰성 높은 샤프트 씰
- 내마모 프로팅 씰 : 공기누출 억제
- 베어링 측에는 밀봉효과가 높은 나사 씰을 설치하여 에어 부분의 오일 미스트 혼입 이중차단

수냉식, Two-Stage (인버터형) 185~450kW

토출압력	형식		SDS-UV185	SDS-UV280	SDS-UV450
MPa	프레임번호		UH20A	UH31A	UH42A
[kg / cm²]	흡입조건		30°C, RH75%, 대기압
0.69 [7.0]	유량	m³/min	33.5	51.9	81.1
	모터출력	kW	180	280	450
	냉각수량	m³/h	19.0	29.0	44.0
0.93 [9.5]	유량	m³/min	30.2	44.8	73.2
	모터출력	kW	195.0	290	460
	냉각수량	m³/h	21.0	29.0	46.0
모터형식			TEFC 유도전동기
충진유량		L	70	70	100
배관경	공기출구	(A)	65	80	100
배관경	냉각수출입구	(A)	50	65	80
크기	길이	mm	3,600	4,000	-
	폭	mm	1,700	1,700	-
	높이	mm	2,150	2,150	-
무게		kg	5,550	6,700	-

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Singe-Stage (인버터형) 185~450kW

토출압력	형식		SDS-UV120L	SDS-UV185L	SDS-UV285L
MPa	프레임번호		UH2C	UH3B	UH4B
[kg / cm²]	흡입조건		30°C, RH75%, 대기압
0.25 [2.6]	유량	m³/min	31.1	50.3	78.0
	모터출력	kW	120	180	275
	냉각수량	m³/h	12.6	19.9	30.2
0.34 [3.5]	유량	m³/min	25.2	43.0	64.9
	모터출력	kW	115.0	195	285
	냉각수량	m³/h	12.5	21.4	32.5
모터형식			TEFC 유도전동기
충진유량		L	70	70	100
배관경	공기출구	(A)	80	100	150
배관경	냉각수출입구	(A)	40	50	65
크기	길이	mm	3,600	3,800	4,600
	폭	mm	1,700	1,700	1,950
	높이	mm	2,150	2,150	2,300
무게		kg	3,350	6,100	8,650

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Two-Stage (정속형) 105~450kW

토출압력	형식		SDS-U150	SDS-U115	SDS-U145	SDS-U160	SDS-U185	SDS-U200	SDS-U225	SDS-U250	SDS-U280	SDS-U325	SDS-U360	SDS-U400	SDS-U450
MPa	프레임번호		UH20E	UH20D	UH20C	UH20B	UH20A	UH20A	UH31C	UH31B	UH31A	UH42D	UH42C	UH42B	UH42A
[kg / cm²]	흡입조건		30°C, rh75%, 대기압
0.69 [7.0]	유량	m³/min	16.8	21.5	26.0	29.6	33.5	37.0	41.7	46.8	51.9	60.5	65.6	73.9	81.1
	모터출력	kW	105	115	146	160	185	200	225	250	280	325	360	400	450
	냉각수량	m³/h	12.0	14.0	16.0	18.0	21.0	22.0	24.0	26.0	29.0	34.0	38.0	41.0	46.0
0.93 [9.5]	유량	m³/min	15.0	17.6	22.5	25.5	30.2	30.5	34.5	39.3	44.8	51.5	58.4	64.8	73.2
	모터출력	kW	105	115	146	160	185	200	225	250	280	325	360	400	450
	냉각수량	m³/h	12.0	14.0	16.0	18.0	21.0	22.0	24.0	26.0	29.0	34.0	38.0	41.0	46.0
모터형식			TEFC 유도전동기
충진유량		L	70					70				100
배관경	공기출구	(A)	65					80				100
배관경	냉각수출입구	(A)	50					65				80
크기	길이	mm	2,600					2,800				3,400
	폭	mm	1,700					1,700				1,950
	높이	mm	2,000					2,150				2,300
무게		kg	4,800					5,800				8,500

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Two-Stage (정속형) 460~680kW

토출압력	형식		SDS-480	SDS-570	SDS-680
MPa	프레임번호		SDS-H53C	SDS-H53B	SDS-H53A
[kg / cm²]	흡입조건		30°C, RH75%, 대기압
0.69 [7.0]	유량	m³/min	85.8	101.3	118.8
	모터출력	kW	580	570	680
	냉각수량	m³/h	44.0	53.0	61.0
0.93 [9.5]	유량	m³/min	84.8	100.2	117.5
	모터출력	kW	550	650	770
	냉각수량	m³/h	51	60	71
모터형식			TEFC 유도전동기
충진유량		L	110
배관경	공기출구	(A)	150
배관경	냉각수출입구	(A)	100
크기	길이	mm	4,700
	폭	mm	2,350
	높이	mm	2,670
무게		kg	13,400

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Single-Stage (정속형) 105~450kW

토출압력	형식		SDS-6U60L	SDS-U75L	SDS-U100L	SDS-U120L	SDS-U135L	SDS-U150L	SDS-U160L	SDS-U195L	SDS-U180	SDS-U230L	SDS-U250L	SDS-U285L	SDS-U325L
MPa	프레임번호		UH2E	UH2D	UH2C	UH2B	UH2A	UH2A	UH3C	UH3B	UH3A	UH4D	UH4C	UH4B	UH4A
[kg / cm²]	흡입조건		30°C, rh75%, 대기압
0.69 [7.0]	유량	m³/min	16.0	20.9	25.6	31.1	-	38.2	45.5	50.3	-	58.3	69.5	78.0	80.2
	모터출력	kW	60	80	100	120	-	150	165	180	-	230	255	2756	290
	냉각수량	m³/h	6.7	8.4	10.3	12.6	-	16.2	17.4	19.9	-	25.0	27.5	30.2	32.2
0.93 [9.5]	유량	m³/min	-	16.3	21.5	25.2	29.5	-	34.8	43.0	47.2	-	56.4	64.9	72.9
	모터출력	kW	-	75	100	115	135	-	160	195	220	-	250	285	325
	냉각수량	m³/h	-	8.4	10.1	12.5	15.4	-	18.3	21.4	24.5	-	28.3	32.5	36.5
모터형식			TEFC 유도전동기
충진유량		L	70					70				100
배관경	공기출구	(A)	80					100				150
배관경	냉각수출입구	(A)	40					50				65
크기	길이	mm	2,600					2,800				3,400
	폭	mm	1,700					1,700				1,950
	높이	mm	2,000					2,150				2,300
무게		kg	4,600					5,500				7,900

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

수냉식, Single-Stage (정속형) 460~680kW

토출압력	형식		SDS-340L	SDS-400L	SDS-480L
MPa	프레임번호		SDS-H53C	SDS-H53B	SDS-H53A
[kg / cm²]	흡입조건		30°C, RH75%, 대기압
0.69 [7.0]	유량	m³/min	84.0	90.2	116.3
	모터출력	kW	32	38	45
	냉각수량	m³/h	32.0	38.0	45.0
0.93 [9.5]	유량	m³/min	83.5	98.7	115.7
	모터출력	kW	380	450	530
	냉각수량	m³/h	35	42	49
모터형식			TEFC 유도전동기
충진유량		L	110
배관경	공기출구	(A)	200
배관경	냉각수출입구	(A)	80
크기	길이	mm	4,700
	폭	mm	2,350
	높이	mm	2,670
무게		kg	12,000

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

고품질 공기	에너지 절약	신형 에어엔드
Class 0 등급의 청정 공기	APC 및 PSC 기능으로 최대 25% 에너지 절감	에너지 절감 효과 및 CO2 삭감 실현

SDS 시리즈

에너지 절감 제어

APC 말단압력제어

PSC 정밀압력제어

ASS 자동정지 / 기동

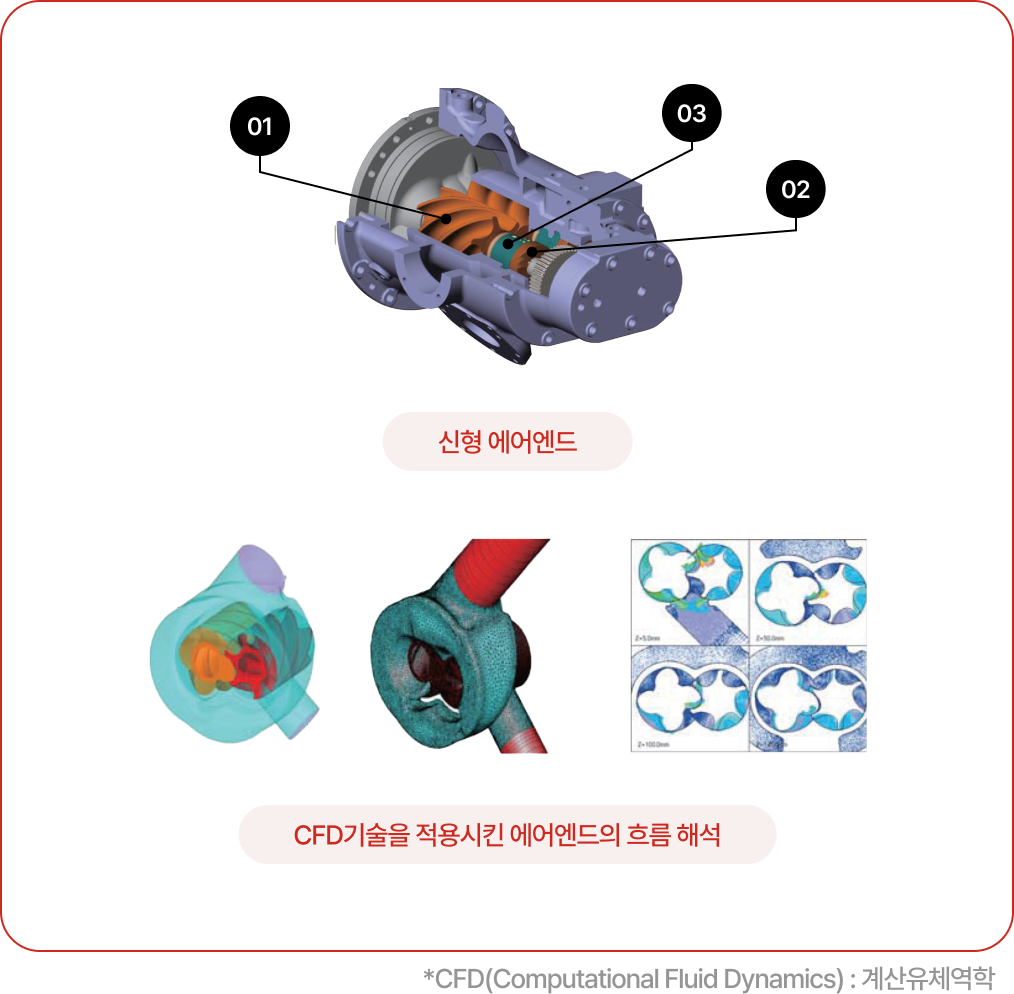

신형 에어엔드

스크류로터

베어링

샤프트 씰

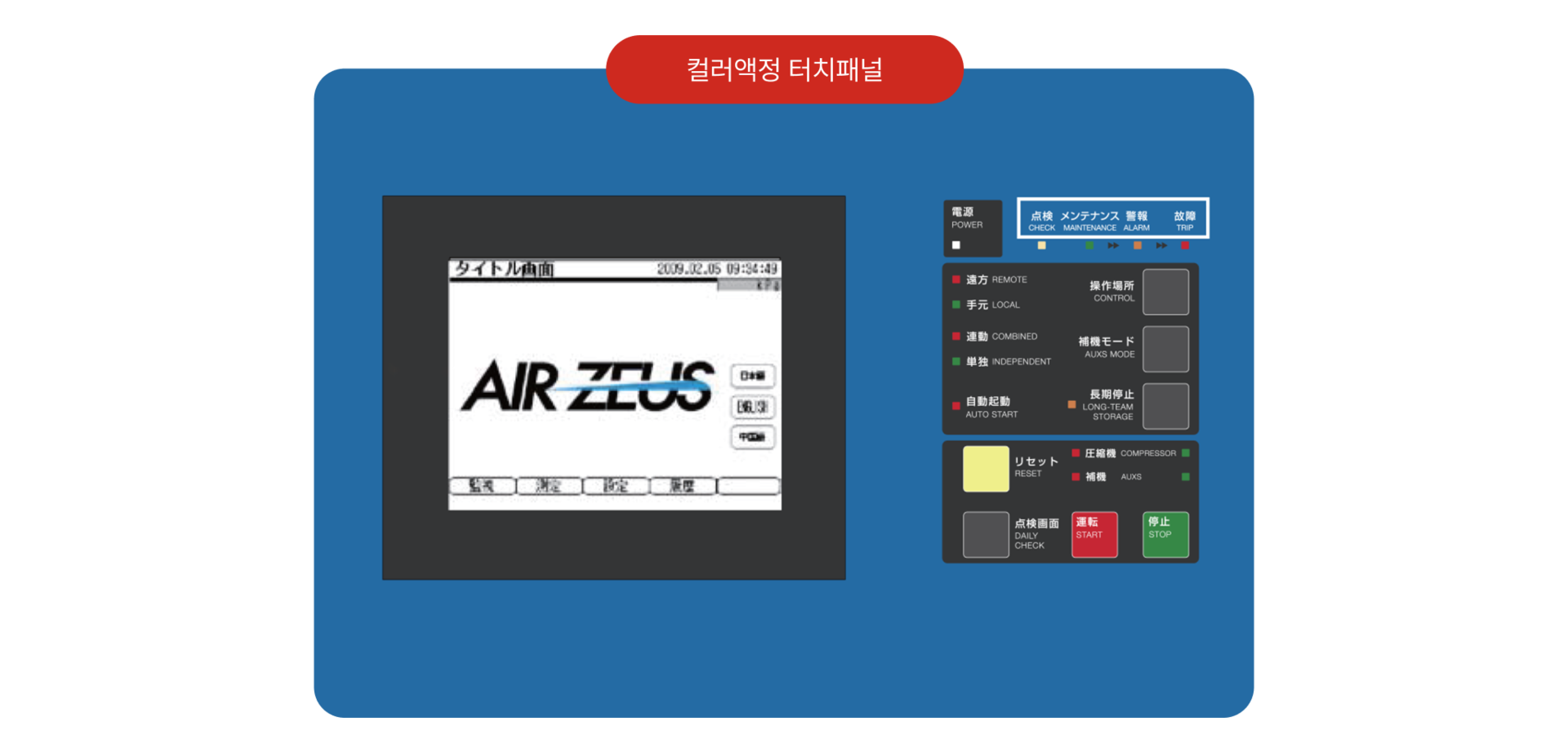

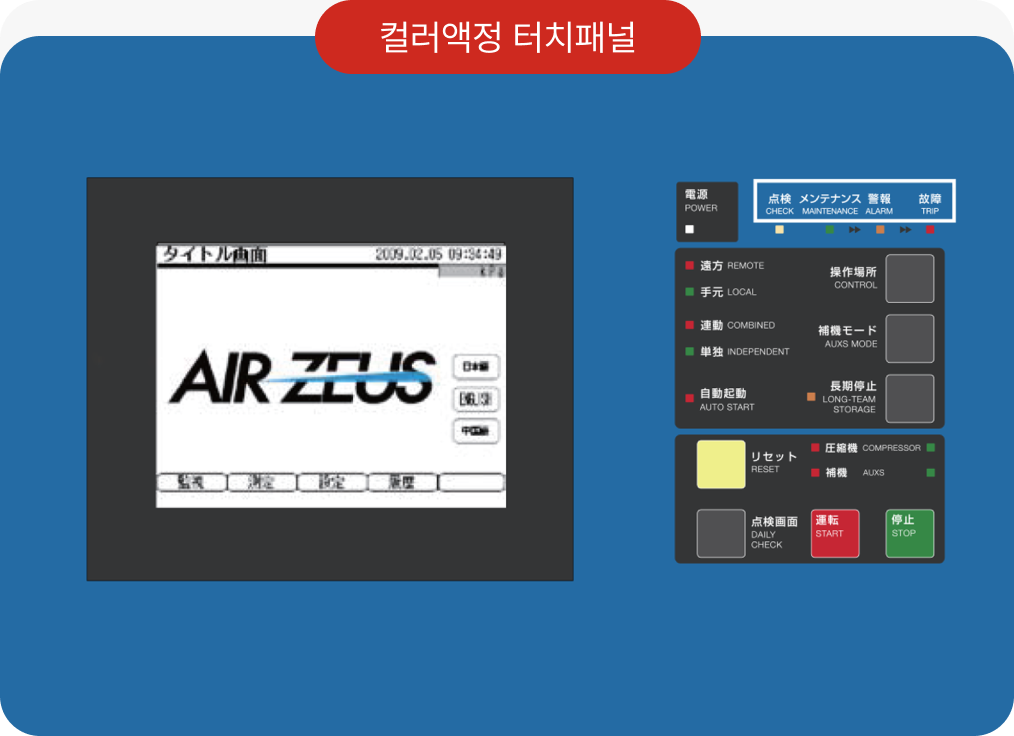

신형 고기능 조작패널
