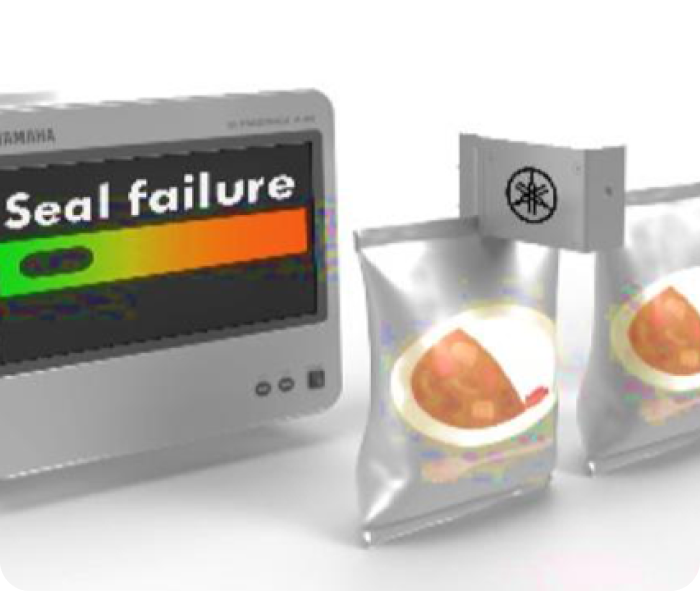

야마하 실링 검사기

손쉽게 사용 가능
- 어려운 기술이나 전문 경험 없이도 누구나 사용 가능
- 전원만 켜면 3단계 절차를 통해 간편하게 작동 가능
- 터치 패널 기반의 UI를 통해 직관적인 조작 지원

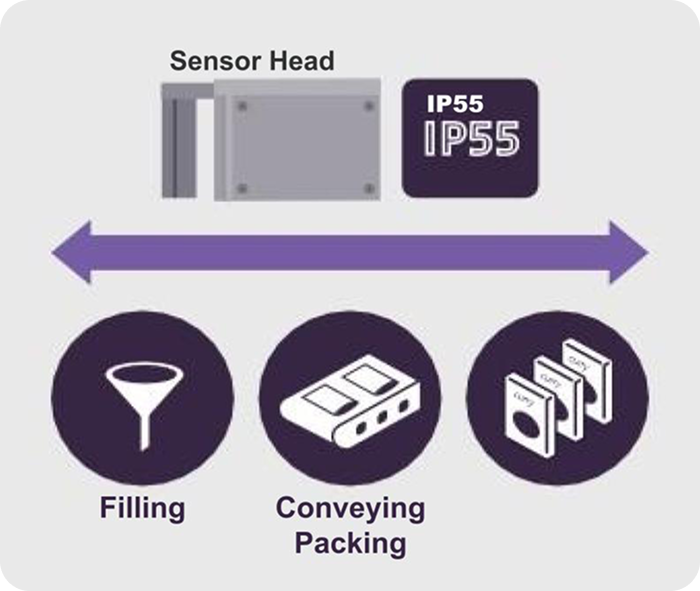

어디서나 검사 가능
- 공간 제약이 있는 제조 환경에서도 설치 가능
- 소형 센서 헤드 구성으로 유연한 설치를 지원
- IP55 수준의 방진 및 방수 성능을 제공함
*센서 커버 장착 시 기준 충족

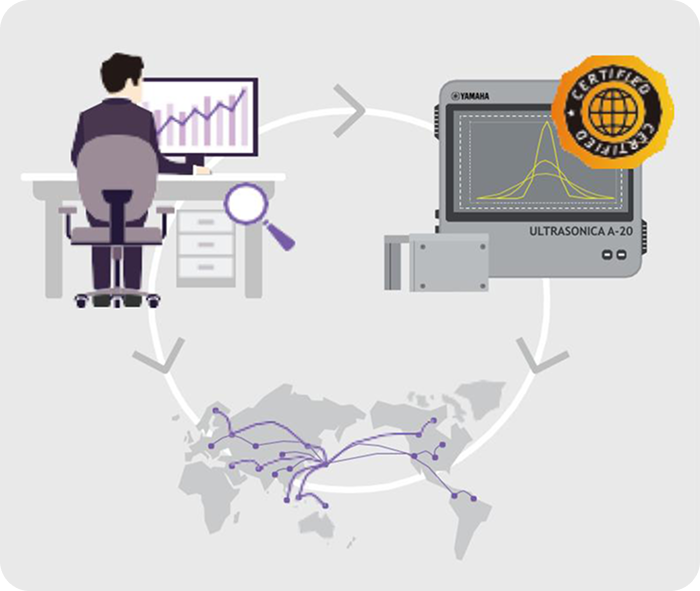

언제나 신뢰 가능
- 최소한의 유지보수만으로 안정적 운용 가능
- 간단한 교정만으로도 항상 정확한 검사 품질을 보장
- 검사 중 실시간 출력을 모니터링하여 센서 이상을 즉시 감지 가능

광범위하게 적용 가능
- 검사 결과 데이터를 직관적인 시각 정보로 표시
- 누적 검사 이력을 통계 데이터로 변환하여 제공
- 일별 또는 월별 결함 수와 분포 추세 분석이 가능

정확성
- 높은 검사 정확도를 바탕으로 결함 누락 방지
- 다양한 환경과 공정에서도 일관된 검사 성능을 제공합니다.

안전성
- 과잉 감지를 억제하는 지능형 판단 기능 탑재
- 과잉 감지를 억제하는 스마트 기능,

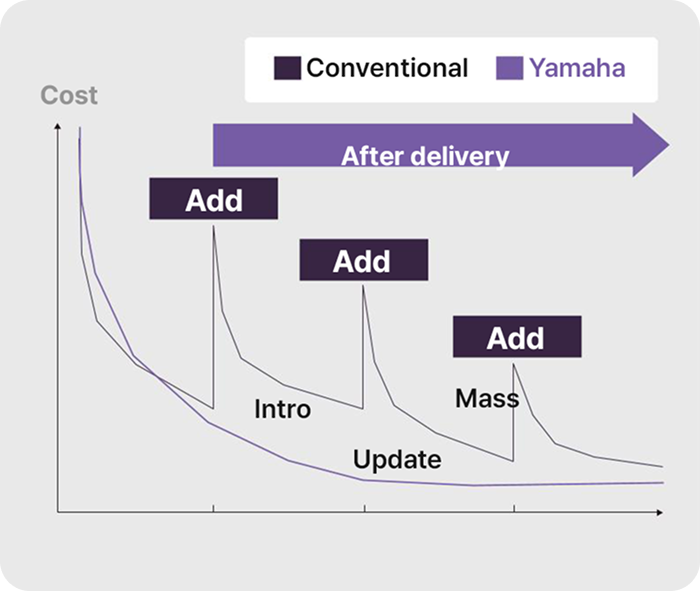

비접촉 초음파 방식으로 안정적인 생산성과 비용 절감을 실현합니다.

신뢰성
- 전체 이미지 보존을 통한 안정성 향상
- 모든 검사 결과를 이미지 데이터로 저장하여
완전한 추적성과 함께 결함 원인 분석 및 품질 개선을 지원합니다.

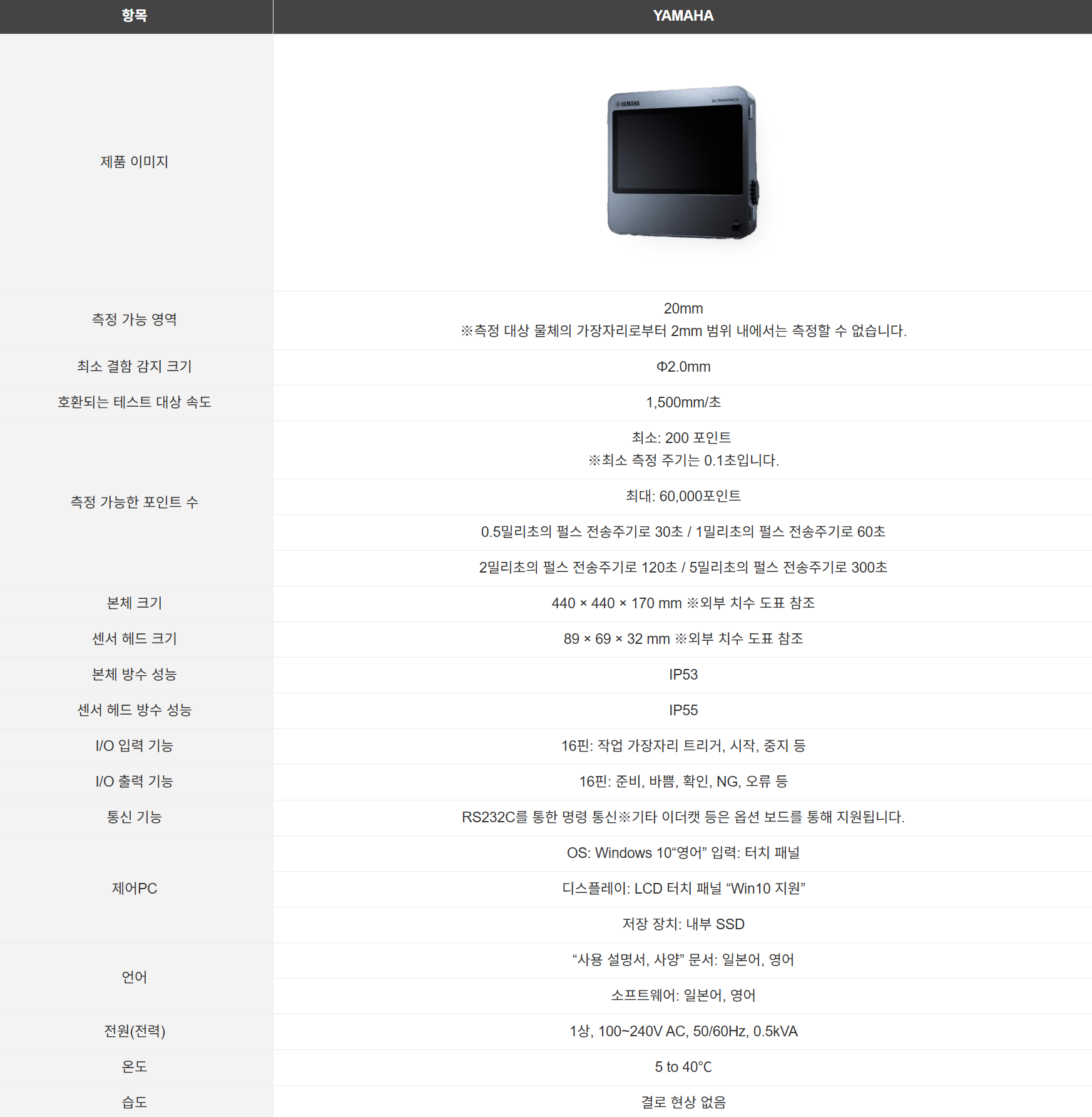

항목	YAMAHA 실링 검사기

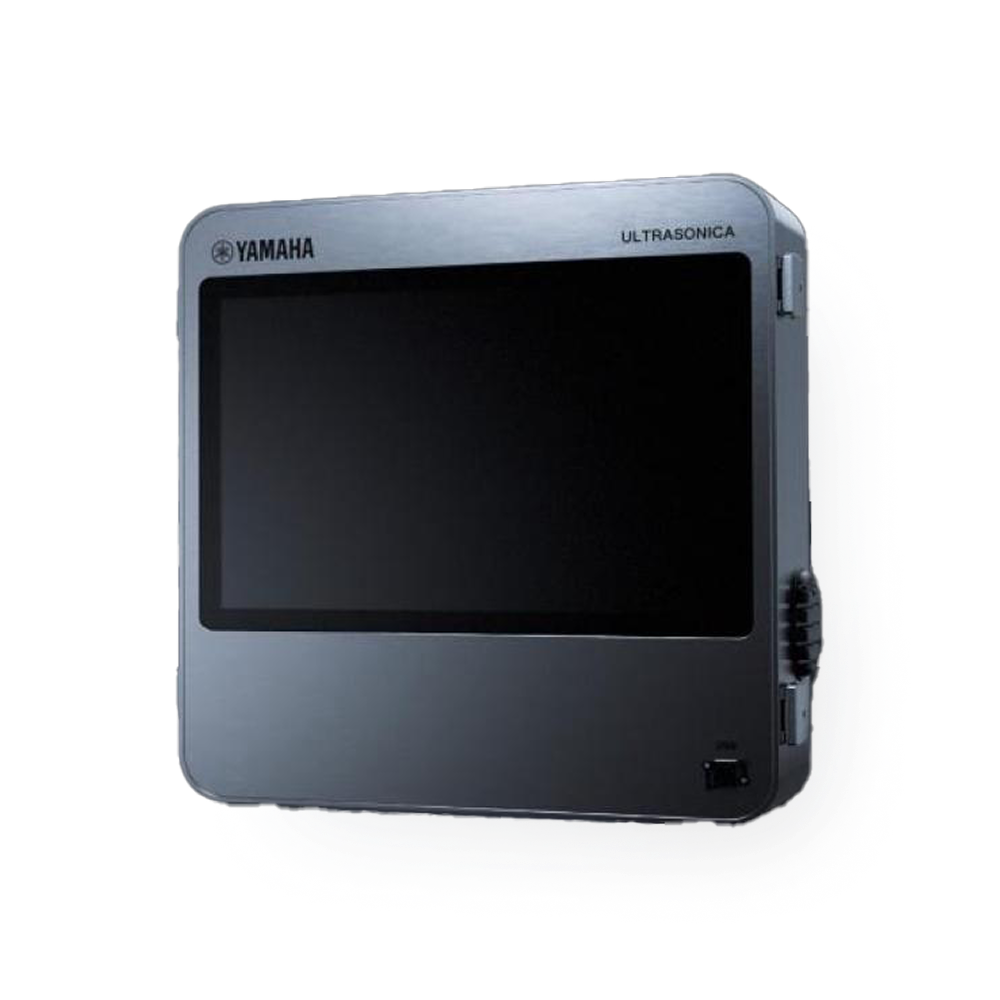

제품 이미지
측정 가능 영역	20mm ※측정 대상 물체의 가장자리로부터 2mm 범위 내에서는 측정할 수 없습니다.
최소 결함 감지 크기	Φ2.0mm
호환되는 테스트 대상 속도	1,500mm/초
측정 가능한 포인트 수	최소: 200 포인트 ※최소 측정 주기는 0.1초입니다.
	최대: 60,000포인트
	0.5밀리초의 펄스 전송주기로 30초 / 1밀리초의 펄스 전송주기로 60초
	2밀리초의 펄스 전송주기로 120초 / 5밀리초의 펄스 전송주기로 300초
본체 크기	440 × 440 × 170 mm ※외부 치수 도표 참조

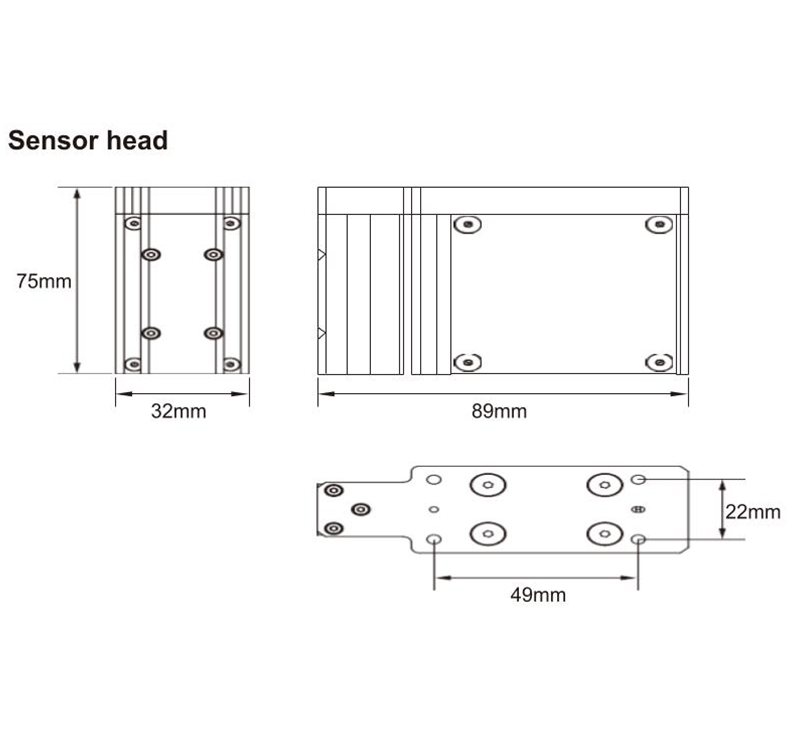

센서 헤드 크기	89 × 69 × 32 mm ※외부 치수 도표 참조
본체 방수 성능	IP53
센서 헤드 방수 성능	IP55
I/O 입력 기능	16핀: 작업 가장자리 트리거, 시작, 중지 등
I/O 출력 기능	16핀: 준비, 바쁨, 확인, NG, 오류 등
통신 기능	RS232C를 통한 명령 통신※기타 이더캣 등은 옵션 보드를 통해 지원됩니다.
제어PC	OS: Windows 10“영어” 입력: 터치 패널
	디스플레이: LCD 터치 패널 “Win10 지원”
	저장 장치: 내부 SSD
언어	“사용 설명서, 사양” 문서: 일본어, 영어
언어	소프트웨어: 일본어, 영어
전원(전력)	1상, 100~240V AC, 50/60Hz, 0.5kVA
온도	5 to 40℃
습도	결로 현상 없음

*모바일 환경에서는 좌우로 스크롤하시면 사양표를 확인하실 수 있습니다.

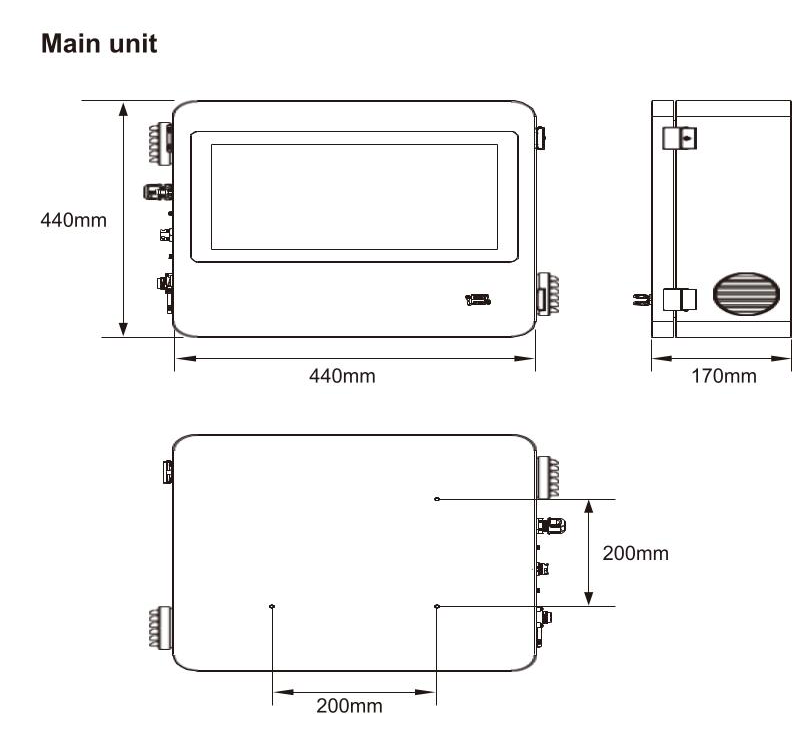

DIMENSIONS

누구나 사용 가능	안정적인 품질 유지	다양한 환경 대응 가능
간단한 3단계 조작 지원	자가 진단 및 자동 세정 기능	IP55 방진·방수 센서 적용
